CTD及其他测温仪器的介绍与发展

—1班5组—

" K  ^5 r6 b$ ]4 I1 s8 n

5 R, {1 E1 S5 S% [0 F* M) L

引言

, w. p, G4 f" H6 p8 c8 W4 y) f

海洋温度是海洋环境的重要参数之一，对于了解海洋水文环境、海洋气候、海洋生态等方面都有重要意义。测温仪器可以对海洋温度进行实时监测和记录，提供数据支持和参考。

海洋测温仪器的应用领域主要包括海洋科学研究、气象预报、海洋资源开发、海洋环境保护等。同时，在海洋渔业、海运等领域中也有广泛的应用。随着海洋经济的不断发展和海洋环境问题的日益突出，海洋调查测温仪器的重要性将会越来越凸显。

01
7 n3 f  j( B7 B: lCTD测温仪器的介绍
01

CTD的原理及工作方式

温盐深仪（Conductivity-Temperature-Depth profiler）主要用于测量海洋水体的电导率（Conductivity）、温度（Temperature）和深度（Depth）等参数。

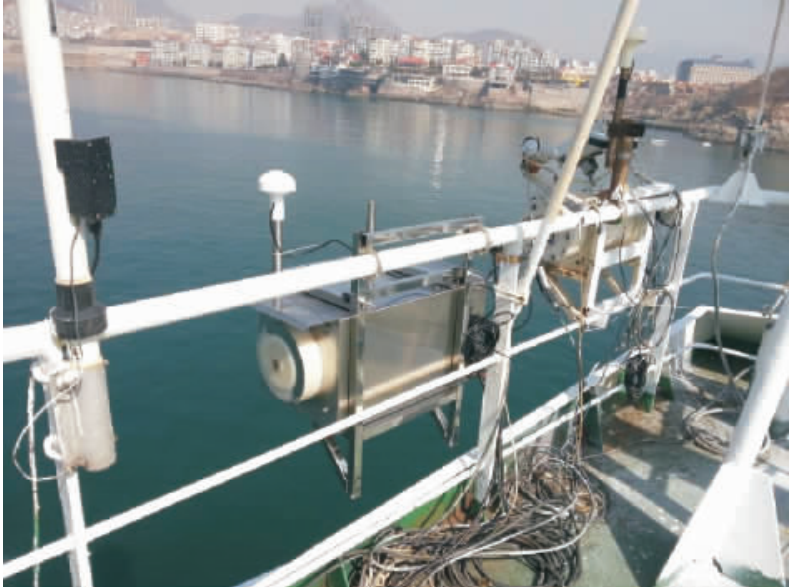

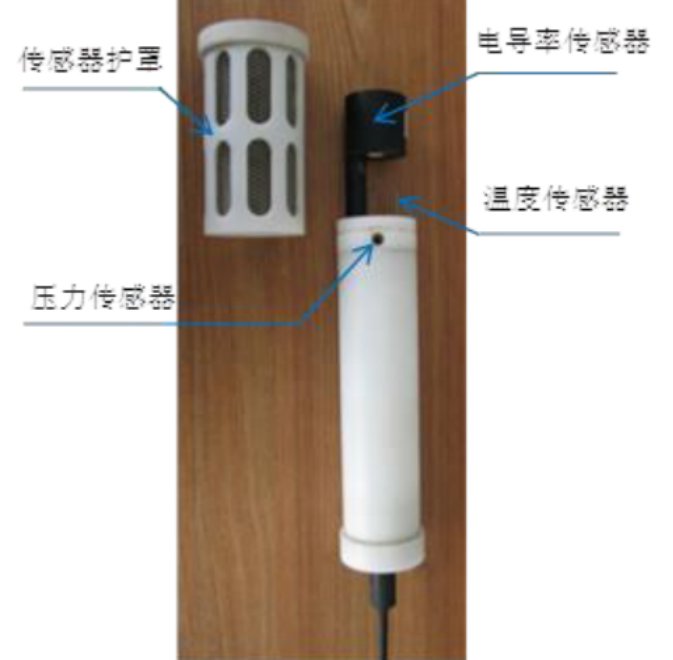

CTD通常由一个或多个传感器组成，包括电导率传感器、温度传感器和压力传感器。它们通常安装在一个称为CTD探头的装置上，该探头可以通过绳索或索具系在浮标、船只或潜水器上。

通过CTD测量海洋水体的电导率、温度和压力，可以获取相关的海洋物理参数。电导率传感器测量水体的电导率，从而确定水体的盐度。温度传感器测量水体的温度，提供关于海洋温度分布的信息。压力传感器测量水体的压力，通过换算可以计算出水体的深度。

CTD的数据可以实时采集和记录，一般以剖面图或数据表的形式进行展示和分析。

02
/ k0 v  K' S$ ?9 P

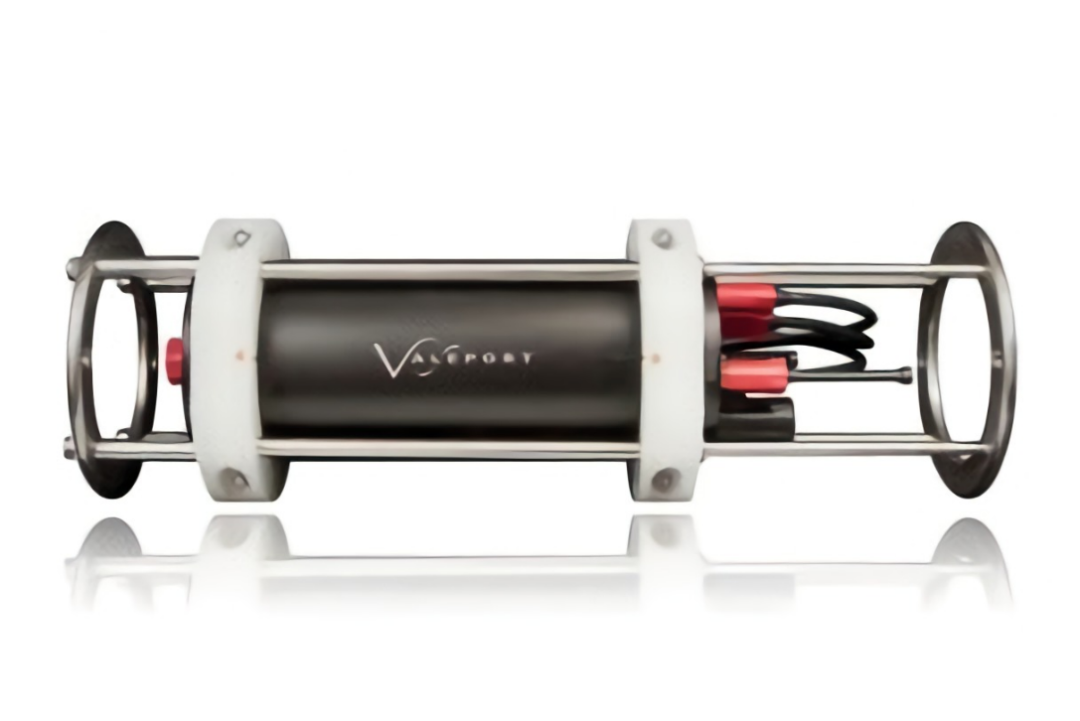

CTD的主要组成及其功能

主要由水中探头和记录显示器及连接电缆组成：

探头，由热敏元件和压敏元件等构成，与颠倒采水器一并安装在支架上，可投放到不同深度；

记录显示器，除接收、处理、记录和显示通过铠装电缆从海水中探头传来的各种信息数据外，还能起整套设备的操纵器功能。

此设备可测定海洋、湖泊和水库等不同水层或深度的水体水温、盐度、氧含量、声速、电导率及压力，用以研究水体物理化学性质、水层结构和水团运动状况。

03

CTD的应用领域

1.海洋学研究：CTD测温仪器在海洋学中的主要应用是深入研究海洋水体的物理化学性质。通过对不同水层的多参数监测，可以揭示海洋中的温盐结构、垂直水团运动，以及海洋生态系统的变化。

2.湖泊和水库监测：CTD测温仪器适用于淡水环境，可用于湖泊和水库的水质监测。通过测量温度、盐度等参数，支持湖泊生态系统的研究和水资源管理。

3.气候变化研究：长期监测海洋参数可以为气候变化研究提供数据，帮助科学家了解全球变暖对海洋的影响，包括海温上升、海水酸化等现象。

4.深海矿产勘探：在深海环境中，CTD测温仪器不仅能提供深海水体的基本参数，还可为深海矿产资源的勘探提供环境背景数据，例如温度、盐度和压力。

  I1 [; s' G6 Y; n# H
- ]4 c3 g( i/ S# e02
0 G+ b9 f" J) T; ACTD测温仪器的发展历程
01
8 K# ?$ S- M7 ?' x, u. B. m

CTD测温仪器的起源和发展背景

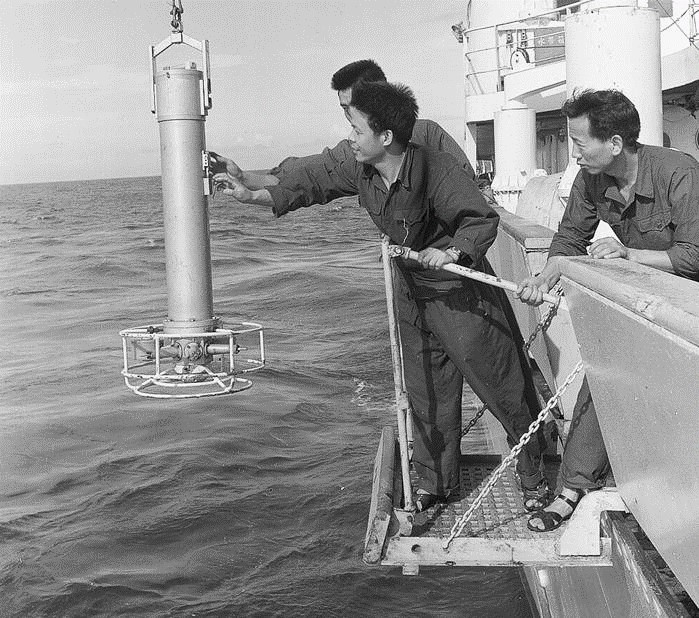

温盐深这一专业术语最早出现于二十世纪六十年代初。1964年以后，现场的电子式温盐深装置作为基本的水文调查设备被推广运用。在那以前，海洋界使用颠倒温度表和南森采水瓶获得温度和盐度相对于深度的分布。测定一般有对标准水层进行数据的读取、图表的绘制、化学滴定等工作，这些工作不仅繁重费时，而且数据质量在很大程度上取决于操作者的细心程度和技巧的熟练。而CTD温盐深仪实现了电子化和自动化，可以连续测量，具有自容内存或实时的电缆传输等特点，配备有多种形式的数据处理设备，为数据的准确性提供了强有力的保证。

02
) P# p/ q7 d3 v! m! \) r( _

CTD测温仪器的技术进步和创新

基于数字化存储和通信的 CTD 传感器：CTD温盐深仪通常不再将传感器的输出信号转化为频率信号或模拟信号，而是将其转化为数字信号，进行数字化的存储和传输。数字化测量具有更高的分辨率和更强的抗干扰能力，有助于实现水上设备的数字化存储和显示。

智能化的 CTD 传感器：微处理器的应用使温盐深测量实现了智能化。其智能化特征主要体现在以下两个方面：将传感器的定标数据存储到微处理器中，在测量过程中可对传感器进行零点和满量程校正，有效提高了测量的准确性；水下微处理器和通用异步收发器的运用，使得水上设备和水下探头可通过数据传输电缆进行双向对话。

03
$ j  |0 B7 E; f( i& [其他测温仪器的介绍
  }9 F3 m: [2 R# T7 ]# p9 j" c8 r 01
7 z2 X8 M/ K; x* `3 K% ?

红外测温仪

（1）原理：红外测温是一种非接触式测温。通过接收目标物的发射、反射和传导的能力来测量其表面温度。探测的元件将采集的能量送到微处理器进行处理，然后转换成显示的温度。红外测温的探测器测得物体的辐射温度，在已知物体辐射率的前提下，通过硬件和软件的处理得到物体的真实温度。具体来说，红外测温仪主要包括红外传感器、光学系统、信号处理电路和显示器等组成部分。

（2）优点与应用：红外线测温仪有很多优点，观测面大，时间短，可以研究各种尺度的海洋现象。

02
6 F% m+ k: W, O5 C# t" X

光纤测温仪

（1）原理：光纤测温仪是利用光纤材料的光敏性（外界入射光子和纤芯内锗离子相互作用引起的折射率永久性变化），在纤芯内形成空间相位光栅，其作用的实质是在纤芯内形成（利用空间相位光栅的布拉格散射的波长特性）一个窄带的（投射或反射）滤光器或反射镜，从而来测温。

（2）优点与应用：光纤测温仪不受电、磁（EMI）、射频（RF）和微波干扰的影响。光纤探头能够直接用于高压、电、磁和微波场合，而对电子设备或者光纤仪器无任何损坏。

03

测温仪的未来展望

红外测温技术在非接触式测温中具有广泛应用，但测温精度和测量范围。热电偶和热电阻是传统的接触式测温技术，响应速度和稳定性有待提高。光纤测温技术具有高精度、远距离传输等优势，实际应用率有待提高。未来测温仪器将追求更高的测量精度和更广的温度范围，以满足工业和科学研究的需求。同时，测温仪器将发展为能够同时测量多个参数（如温度、湿度、压力等）并实现综合监测的多功能设备。未来测温仪器将趋向于小型化和便携化，方便在不同场景和环境中进行温度测量。

0 N1 w& L% @$ ]) ]; k8 D  D
图文丨罗春灵 李珂 吕淇菲 张肖丽 张芮毓 杨滢蔚
指导老师 | 刘子洲 孙永明
