【气候软件】Python6：Cartopy和matplotlib包绘制气象图中图

气象数据可视化主要依靠matplotlib做绘图，其他库包为辅助，包括数据处理的，地理信息处理的等等。

绘图主要有六步（“六部曲”）（不是绝对的方法，视具体情况使用）:

• 引入库包：import matplotlib.pyplot as plt

• 设定画布：fig=plt.figure()

• 导入数据：之前已有介绍导入nc文件格式数据（【气候软件】Python读取气象数据 NetCDF文件（***.nc））和导入txt文本格式数据（【气候软件】Python2：读取TXT文本格式的数据）。

• 线图命令：plt.plot(x,y,lw=,ls=，c=,alpha=)

• 出图：plt.show()

• 存图：fig.savefig("···")


  & Y6 u! v8 _. g3 n, ]5 D+ I2 H; y; X

只要按照以上六步，基本绘图没有问题！！！

Cartopy是一个Python包，用于地理空间数据处理，以便生成地图和其他地理空间数据分析。Cartopy利用了强大的PROJ.4、NumPy和Shapely库，并在Matplotlib之上构建了一个编程接口，用于创建发布质量的地图。cartopy的主要特点是面向对象的投影定义，以及在投影之间转换点、线、向量、多边形和图像的能力。

4 l& v9 f! v  J7 Q- w

绘制简单气象地图

Cartopy公开了一个接口，可以使用matplotlib轻松创建地图。

1. 使用anaconda安装Cartopy库：

•

  - t* f& f9 W' _- k

conda install Cartopy

" r& N# E7 [# b2 Z

2. 工作在多图形(figures)和多坐标系(axes)

MATLAB和pyplot都有当前图形(figure)和当前坐标系(axes)的概念。所有的绘图命令都是应用于当前坐标系的。gca()和gcf()(get current axes/figures)分别获取当前axes和figures的对象。通常，你不用担心这些，因为他们都在幕后被保存了，下面是一个例子，创建了两个子绘图区域(subplot)：

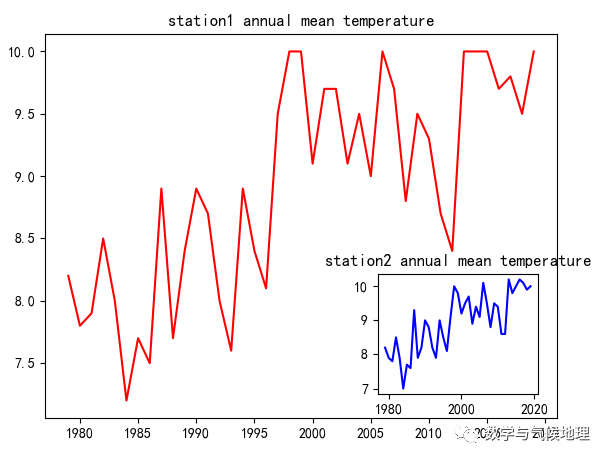

例：绘制图中图

•

•
  1 u- Z0 q/ m7 U) v* b
•
  $ L& J2 G& ^( l7 f
•

•
  9 i$ |' L1 v' v: M" h( Q
•

•
  6 n. v$ J: H+ r' t/ S" k
•

•

•
  0 o  l' _6 e1 V. K3 k" w
•

•

•

•
  3 L- P& V7 d# S: n1 d" C  U/ V& ^
•

•
  , s) B0 J0 Z/ r6 |
•
  : L6 `* o$ c- D- D
•
  ( D& G- l- A& I/ ^: a
•

•

•
  % K* q+ d& P/ t9 w1 d
•

•
  " B) Q6 Y4 d( u, Q3 \
•
  # {; q! l1 F0 P9 H7 x
•
  7 H7 I  q$ P; \( a; w- W% [* ^
•
  2 j; q$ F9 }& ]% M
•

•

  7 }, X2 p2 R* C1 c$ y' ~

importnumpy asnpimportmatplotlib.pyplot aspltimportpandas aspd#新建figurefig = plt.figure()  #默认的画布大小#读取某地1979-2019年年平均气温数据共40年data = pd.read_csv("annual tem.txt", skiprows=1, sep='\s+', header=None, names=['year', 'sta1', 'sta2'])print(data)x = data.yeary1 = data.sta1y2 = data.sta2#新建区域ax1#figure的百分比,从figure 10%的位置开始绘制, 宽高是figure的80%left, bottom, width, height = 0.1, 0.1, 0.8, 0.8#获得绘制的句柄ax1 = fig.add_axes([left, bottom, width, height])ax1.plot(x, y1, 'r')ax1.set_title('station1 annual mean temperature')#新增区域ax2,嵌套在ax1内，看一看图中图是什么样，这就是与subplot的区别left, bottom, width, height = 0.62, 0.15, 0.25, 0.25#获得绘制的句柄ax2 = fig.add_axes([left, bottom, width, height])ax2.plot(x, y2, 'b')ax2.set_title('station2 annual mean temperature')plt.show()
