【气候软件】Python5：绘制气象资料的多区域子图

Cartopy是一个Python包，用于地理空间数据处理，以便生成地图和其他地理空间数据分析。Cartopy利用了强大的PROJ.4、NumPy和Shapely库，并在Matplotlib之上构建了一个编程接口，用于创建发布质量的地图。cartopy的主要特点是面向对象的投影定义，以及在投影之间转换点、线、向量、多边形和图像的能力。

绘制简单地图

Cartopy公开了一个接口，可以使用matplotlib轻松创建地图。创建基本地图非常简单，只需告诉Matplotlib使用特定的地图投影，然后在轴上添加一些海岸线：

1. 使用anaconda安装Cartopy库：

•
  # T$ t2 r/ V) J8 T' \

conda install Cartopy

% k2 f$ b$ M1 y# s0 J  [2 [8 B0 e

2.  工作在多图形(figures)和多坐标系(axes)

MATLAB和pyplot都有当前图形(figure)和当前坐标系(axes)的概念。所有的绘图命令都是应用于当前坐标系的。gca()和gcf()(get current axes/figures)分别获取当前axes和figures的对象。通常，你不用担心这些，因为他们都在幕后被保存了，下面是一个例子，创建了两个子绘图区域(subplot)：

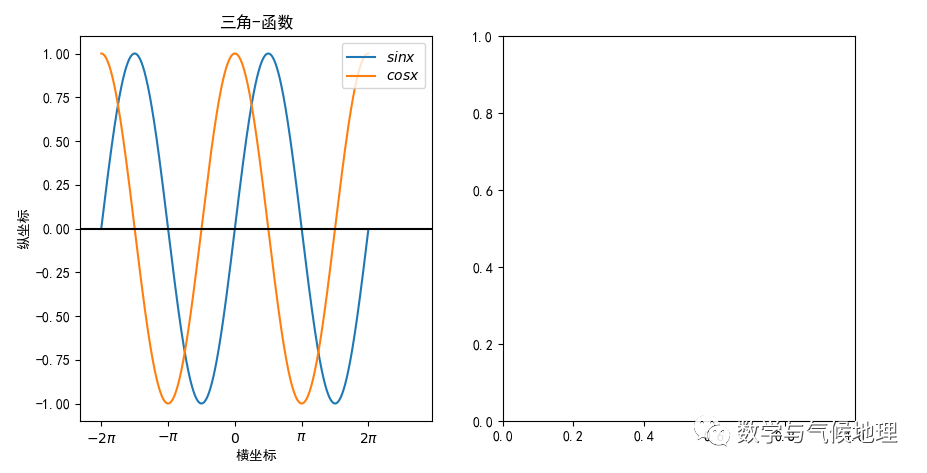

例1：绘制两个子图区域

•


#1-7行同前面代码fig = plt.figure(figsize=(10, 5))ax1, ax2 = fig.subplots(1, 2) #横向创建两个一行两列的子绘图区域# 上面两行代码可以合并为一行，如下# fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(10, 5))ax1.plot(x, y1, label='$sinx$')ax1.plot(x, y2, label='$cosx$')ax1.legend(loc='upper right')ax1.set_xlim(-2 * np.pi - 1, 2 * np.pi + 3)ax1.set_xticks([-2 * np.pi, -np.pi, 0, np.pi, 2 * np.pi])ax1.set_xticklabels(['$-2\pi$', '$-\pi$', '$0$', '$\pi$', '$2\pi$'])ax1.set_title('三角-函数')ax1.set_xlabel('横坐标')ax1.set_ylabel('纵坐标')ax1.axhline(y=0, c='black')ax1.axvline(x=0, c='black')# 设置父标题(画布标题)fig.suptitle("Axes绘图示例")
! R0 |/ t3 O1 b" H

注：fig.subplots(numrows, numcols):将绘图区域划分为numrows行和numcols列个子绘图区域。

figure对象是一个顶级容器，用来放置、布局子绘图组件，可以进一步将figure划分多个子区域，这就像一个文件柜被划分为多个格子或抽屉一样。

Axes是Figure子容器中最重要的一个子容器。Axes是一个矩形区域，这个矩形是基于figure坐标系统定义的。Axes也是matplotlib框架中一个重要的类对象，但首先要把它理解为figure中的一个子矩形区域。

---

要向figure中添加axes子区域，有三个途径：

• （1）使用figure的add_axes()方法；

• （2）使用figure的add_subplot()方法；

• （3）创建一个Axes对象实例，再将这个实例添加到figure中。


  6 H% F1 o; C! ]+ n

* w2 ~1 `9 S6 w8 D" u$ W0 l

应用与绘制气象地图两个子区域：

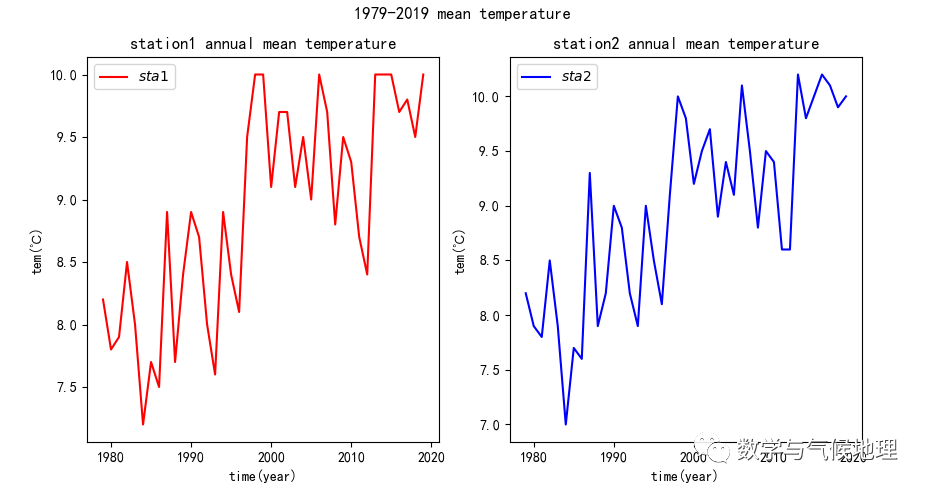

以某地1979-2019年平均气温为例绘制两个站点气温时间序列的子区域图：

•


import numpy as npimport matplotlib.pyplot as pltimport pandas as pdplt.rcParams['font.sans-serif'] = ['SimHei']  # 中文字体设置-黑体plt.rcParams['axes.unicode_minus'] = False  # 解决保存图像是负号'-'显示为方块的问题#读取某地1979-2019年年平均气温数据共40年data = pd.read_csv("annual tem.txt", skiprows=1, sep='\s+', header=None, names=['year', 'sta1', 'sta2'])print(data)x = data.yeary1 = data.sta1y2 = data.sta2fig = plt.figure(figsize=(10, 5))ax1, ax2 = fig.subplots(1, 2) #横向创建两个一行两列的子绘图区域# 上面两行代码可以合并为一行，如下# fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(10, 5))ax1.plot(x, y1, 'r',  label='$sta1$')ax2.plot(x, y2, 'b', label='$sta2$')ax1.legend(loc='upper left')ax2.legend(loc='upper left')ax1.set_title('station1 annual mean temperature')ax1.set_xlabel('time(year)')ax1.set_ylabel('tem(℃)')ax2.set_title('station2 annual mean temperature')ax2.set_xlabel('time(year)')ax2.set_ylabel('tem(℃)')# 设置父标题(画布标题)fig.suptitle("1979-2019 mean temperature")plt.show()
