流速仪测流方法原理与说明

[复制链接]

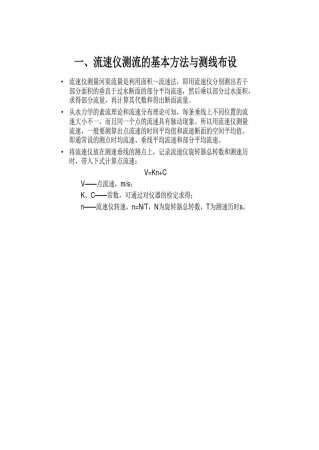

流速仪测流的基本方法与测线布设·流速仪测量河渠流量是利用面积~流速法,即用流速仪分别测出若干
部分面积的垂直于过水断面的部分平均流速,然后乘以部分过水面积,求得部分流量,再计算其代数和得出断面流量。从水力学的紊流理论和流速分布理论可知,每条垂线上不同位置的流速大小不一,而且同一个点的流速具有脉动现象。所以用流速仪测量流速,一般要测算出点流速的时间平均值和流速断面的空间平均值。即通常说的测点时均流速、垂线平均流速和部分平均流速。/ [' h( B  |/ [! M
将流速仪放在测速垂线的测点上,记录流速仪旋转器总转数和测速历时,带入下式计算点流速∶
4 ?, Y5 y! `2 Y9 @/ u0 [V=Kn+CV—点流速,
- v& j5 s, ^% S( f/ @7 w. ^6 N& V5 qm/s;K、C——常数,
; s5 [" A/ T! f) Q6 ^3 g" e可通过对仪器的检定求得;
4 B: E1 d0 O( {2 u# `6 ?' S% i+ on——流速仪转速,n=N/T,
N为旋转器总转数,T为测速历时s。
9 M8 U' c0 O1 J+ U! ]5 K" U  ^
: d+ i+ o9 T& }% E3 Z0 @6 ~3 E% H0 s

( P/ H4 r# ~! C; O
( q) k7 i& Q. D0 {0 C

" {/ n) p$ g4 c$ M% a5 a

2 ^0 x& @8 A4 k: p7 v
  {, p  s% J6 {) a7 t
1 w" L" @& \3 W+ A
完整版内容见附件:
游客,如果您要查看本帖隐藏内容请回复
