【气候软件】Python8：绘制面积图和填充图

气象数据可视化主要依靠matplotlib做绘图，其他库包为辅助，包括数据处理的，地理信息处理的等等。

绘图主要有六步（“六部曲”）（不是绝对的方法，视具体情况使用）:

• 引入库包：import matplotlib.pyplot as plt

• 设定画布：fig=plt.figure()

• 导入数据：之前已有介绍导入nc文件格式数据（【气候软件】Python读取气象数据 NetCDF文件（***.nc））和导入txt文本格式数据（【气候软件】Python2：读取TXT文本格式的数据）。

• 线图命令：plt.plot(x,y,lw=,ls=，c=,alpha=)

• 出图：plt.show()

• 存图：fig.savefig("···")




只要按照以上六步，基本绘图没有问题！！！

/ S* O& O: c1 \6 ^4 p: o

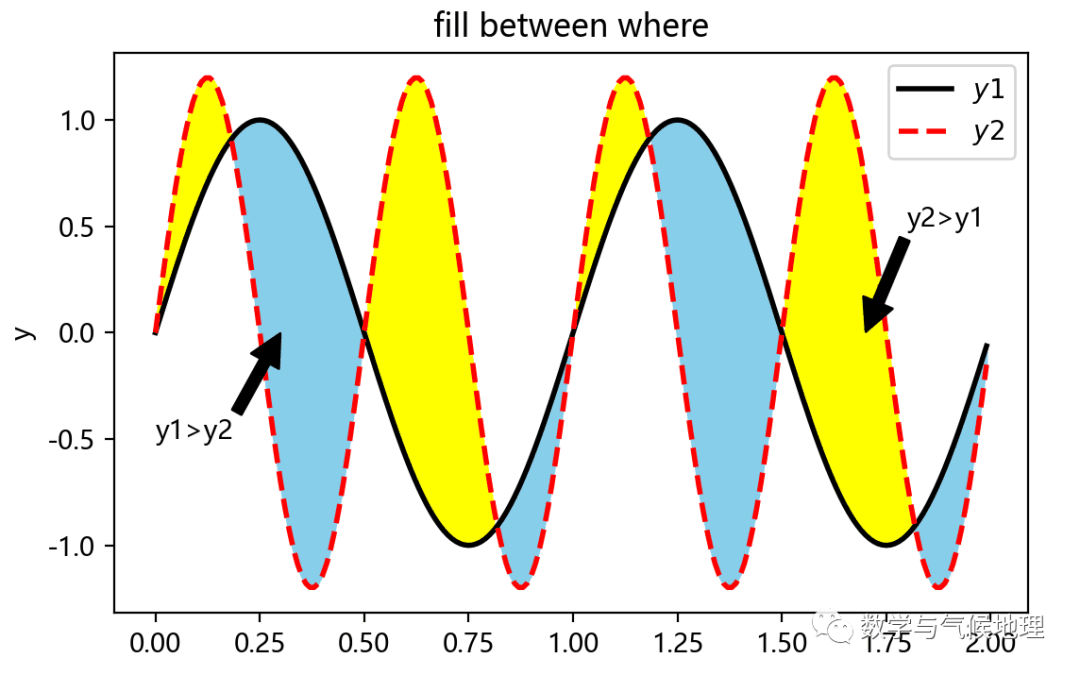

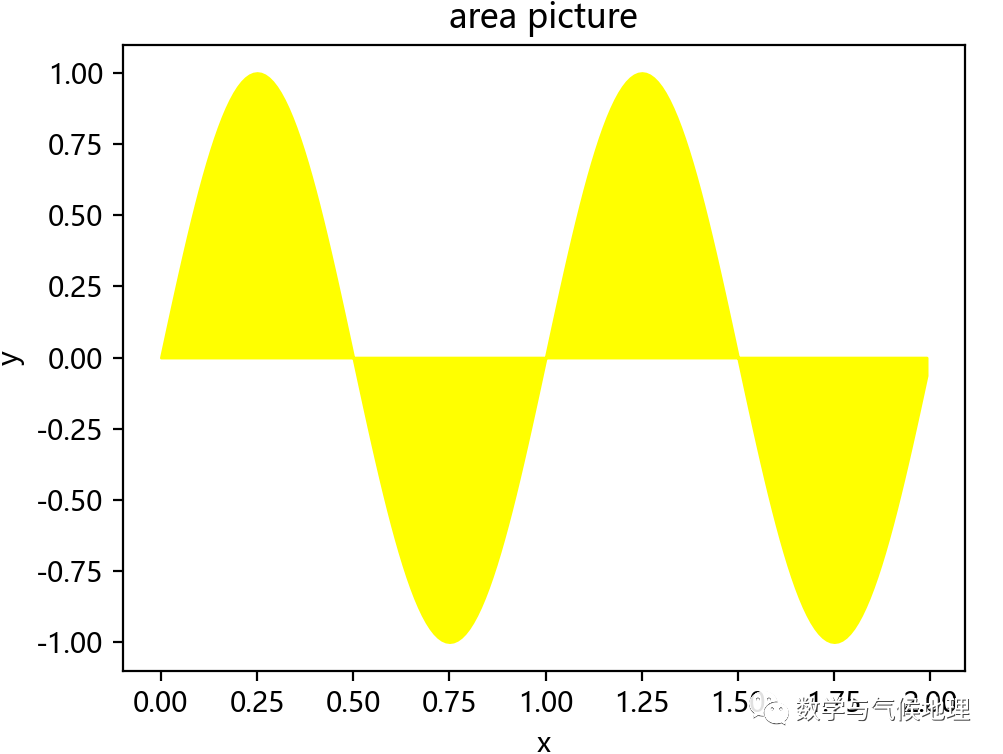

绘制面积图和填色图

（有的时候需要画这种交差的填充图，能直观地表达差值的变化和含义。）

下面直接上代码（关于代码的解释已在注释中详细说明，应该能理解）：

•

•
  7 z% L0 R$ S! V: s% M- o( a; o
•

•

•

•
  3 B2 Q4 Z# `9 `  q0 W
•

•

•

•

•
  * x" c, l3 ?/ F8 l' M" C0 k) t
•
  * V# q3 l+ m: T: l
•
  . L% x3 E; g  B& M- G
•

•
  3 ]8 ^( g" K7 `5 a
•
  ( ^0 h: `( g7 B3 B' {4 t+ t- R
•
  * d) P% ^; \# O9 \7 d+ p4 g& O
•

•

•
  8 w! O( a7 D5 o# p% R! _
•
  ! a( A* k+ y7 N3 T, I2 r0 u/ R
•
  0 |; R2 y+ b+ Q; {6 S! |1 \
•

•
  " i4 O, f! |( E/ q/ @1 G- F- _# [: c
•
  1 d& _$ c; L2 o2 w* u% |
•

•

•

•

•
  / Z  o8 c' w. r# y+ e( u8 A
•
  9 {5 p! X+ W2 W$ t7 ~: {
•

•
  3 _3 D' c" Z2 w# S9 [3 ?0 r
•
  8 p1 R# E, k: O
•
  5 k+ [/ m, U+ ?
•

•

•

•

•

•
  , K$ @0 y$ f6 {
•
  5 j' w2 y4 j/ w& [7 \$ W6 Q
•

•

  , c3 s& C! Q/ d5 B) J* L

#引库importnumpy asnpimportmatplotlib.pyplot aspltimportpandas aspd#中文及负号处理plt.rcParams['font.sans-serif'] = 'Microsoft YaHei'plt.rcParams['axes.unicode_minus'] = False#画布fig = plt.figure(figsize=(15,6), dpi=200)ax1, ax2 = fig.subplots(1, 2)#数据x = np.arange(0.0, 2, 0.01)y1 = np.sin(2*np.pi*x)y2 = 1.2*np.sin(4*np.pi*x)#绘图#子区域1绘制限定区域填充图labels = ["Fibonacci ", "Evens"] ax1.plot(x, y1, ls='-', lw='2', c='k', label='$y1$')ax1.plot(x, y2, ls='--', lw='2', c='r', label='$y2$')ax1.legend(loc='upper right', fontsize=10)   #图例位置#ax1.set_xticks([])  #取消横轴刻度#ax1.set_yticks([])  #取消纵轴刻度ax1.set_title('fill between where')  #图标题ax1.set_xlabel('x')   #横坐标标题ax1.set_ylabel('y')   #纵坐标标题#填充图还支持限定条件下的区域填充ax1.fill_between(x,y1=y1,y2=y2, where=(y1>=y2), color='skyblue')  #对y1>=y2的区域填色ax1.fill_between(x,y1=y1,y2=y2, where=(y2>=y1), color='yellow')   #对y2>=y1的区域填色#添加标注。xy：标注箭头想要指示的点，xytext:描述信息的坐标ax1.annotate('y1>y2', xy=(0.3, 0), xytext=(0, -0.5), arrowprops=dict(facecolor='black', shrink=0.01))ax1.annotate('y2>y1', xy=(1.7, 0), xytext=(1.8, 0.5), arrowprops=dict(facecolor='black', shrink=0.01))#子区域2绘制堆积面积图ax2.stackplot(x, y1, labels=labels, color='yellow') #堆积面积图ax2.set_title('area picture')  #图标题ax2.set_xlabel('x')   #横坐标标题ax2.set_ylabel('y')   #纵坐标标题#出图plt.show()
