1.仪器连接:* @9 z1 k5 U: P5 H* C/ L7 X

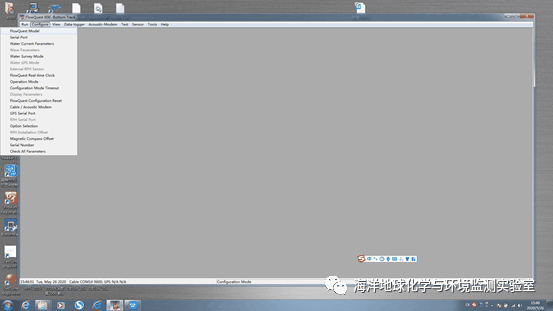

打开FlowQuest软件。找到菜单栏第二项configure,下拉菜单第一项model选择型号 600。第二项serial port选择串口和波特率9600。
$ U2 e9 y+ g6 O/ b" ]. A' B+ v2、运行run。configure连接仪器。 2 M7 ^. Z/ @* Z

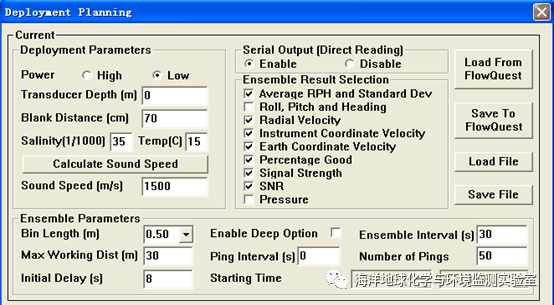

3、设置参数。 主要设置第三项water current parameters。里面需要设置depth,设置开始时间start time,ensemble interval (这个是以秒为单位,600意思是10分钟记录一次数据)。然后save to flowquest,Save to file,关掉就可以设置下一步。 本项其他参数的意义: Current-Deployment Parameters(流速布放参量)
( M& u0 {$ B$ `$ x6 S! ?3 R①、能量高低选择(Power-High or Low)
7 K) n8 ?2 D& R) V4 pHigh选项消耗更多能量,但声波传播更远,距离切换点为FlowQuest 300KHz为40m,FlowQuest600KHz为20m,FlowQuest1000KHz为10m。% [4 }' @! R% a ]2 U* g! b- y
注:在空气中测试禁止使用高能模式,高能模式会对换能器带来损伤。0 j) K$ H' Q7 c7 |( a7 V( @
②、换能器深度(Transducer Depth)--单位:m
& Z$ R" g: R# O3 F& x, l4 Z此处要输入的数值为ADCP布放深度估计值,它只对最终速度显示时所处坐标有意义,不会对测量结果产生影响。FlowQuest300/600/1000标准工作耐压深度为800m,如果FlowQuest300/600/1000在水面,此深度为0,如果在水面之下,这个深度为正值。, x! W+ n. B, j9 b" {9 E+ }# }$ C
③、盲区(Blank distance)--单位:cm' e7 S" H! I) c
FlowQuest300/600/1000ADCP 的最小盲区为:140/70/40cm。1 F( r( @" X* y1 d Y: m" i
④、声速(Sound Speed)* k# a6 k6 a5 S/ }; q
如果知道所在海域的声速,可以自行输入,若不知道,但知道所在海域的盐度和温度,也可输入盐度和温度,由软件计算出声速,若上面三项都未知,则选择默认状态。
# e: A+ m1 ?! m9 u) Q( TIV.测量集参数(Ensemble Parameter)
5 ` A2 P+ O- a. Z1) 单元层厚度(Bin Length):即将水体分成多个层后单层厚度值,单位为m;例如600kHz ADCP 可设单元层厚有0.5,1,2,4m。! s" O& T ^+ ^+ Z7 C
2) 深海选项(Enable Deep Option):当ADCP布放深度大于800m时选择此选项,但需确定其外壳耐压值。
- X, h2 ^7 L; h8 p8 q- t$ p+ ?5 t, @3) 测量周期(Ensemble Interval):即每隔多长时间输出一组数据,单位为秒。
- v4 u4 l- s8 W7 r% [/ g7 i1 U4) 最大工作范围(Max Working Dist):即沿每波束的倾斜距离(换能器与中间轴的夹角为22°,其余弦值大约为0.93),如果想测量10m的水深,最大工作范围应大约设为11m(10/0.93),设置距离为估计水深的1.08倍,对于600k ADCP其设置的最大工作范围不要超过100m。* d# z( A8 M: O( \ ]: T+ ]9 s
5)Ping间隔(Ping Interval):连续两个Ping之间的时间,一般为零即Ping连续发送。
$ i1 c; _3 j6 i* F5 B: V. k6)ping个数(Number of Pings):一个测量周期内设定发射ping个数,与周期和Ping间隔有关联。Ping的个数一般为50~256个。
! e9 X) \- ]4 x7) 测量时间4 j; A1 f5 O: m( I
测量时间有两种时间选项:一种是开始布放后多长时间(Initial Delay),单位为秒;另一种设置为具体到哪一天哪一秒(Starting Time),方便期间选择第二种。) U: A& @# E a0 H# O
这样流速测量参数设置完毕,为了防止错误的输入,软件提供了验证功能,参数设置完毕后点击“验证”(Validate),若有错误数值,软件会给出提示。若验证无误,则点击“保存至FlowQuest”(Save To FlowQuest),然后点击OK按钮。

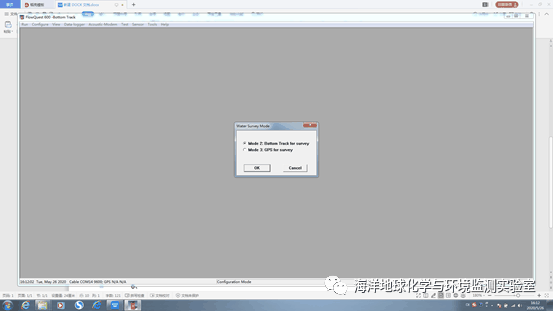

8 R6 `7 ?* {- C7 `, i4、设置water survey mode- D. O/ r# x5 u( ~
5.校准下时间。1 T! L) h" N4 ]" m% {

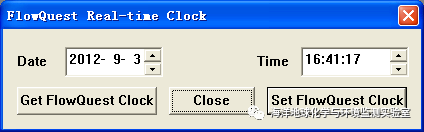

设置时钟 Configure→FlowQuest Real-time Clock 点击Set FlowQuest Clock可以将上面时间保存到仪器里,点击Get FlowQuest Clock可获得仪器内部的时间。/ p2 ?( V- l" v$ `& n

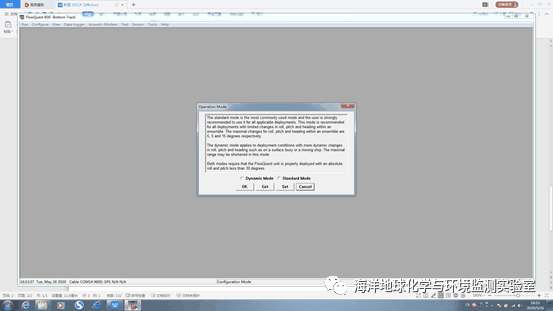

6、Operation mode 选择动态模式dynamic,先get再set

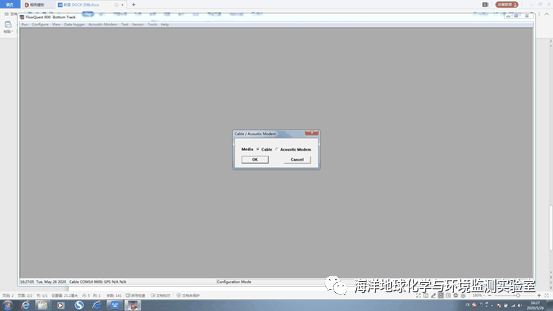

$ k2 h) v% n0 x e) \- u. t7、Cable

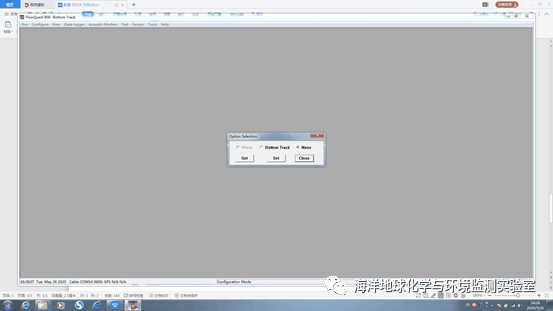

$ E5 W- ^3 C5 [! U \8、选择none 先get再set。如果需要底追踪测量测量,底跟踪测量选择 Configure→Option
7 z, C% V3 ^) |: V7 X! T1 p( r* B& u1 ]5 U1 l, v3 {5 T

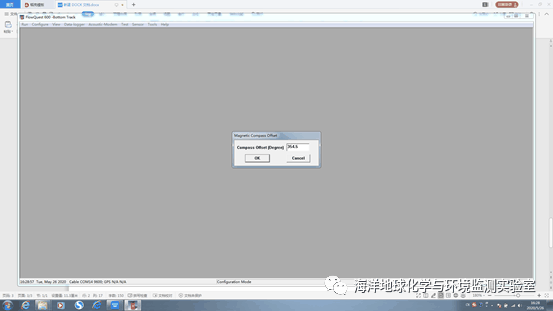

9、磁偏角选择一下测站当地的磁偏角

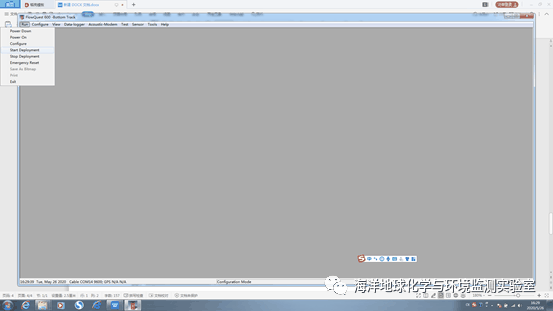

. L( {! q) P0 c1 Y% v/ i- s10、开始start Deplopment* T# e! Q _5 Z- v! v% h0 T" L) i
按上工作头,仪器就进入测量状态。
2 J* F# S9 `$ | J11、测量过程中,仪器放在铁架中部位置内,注意不要将仪器底部的换能器漏出铁架以防触底。将铁架绑在船尾并放在船底以下。铁架捆绑时一般会选择三条绳同时用劲吊住铁架。
- Q2 S: p3 \& D) `/ ]12、如果测量完成,需要让仪器停止工作,点击:Run→Stop Deployment来停止自动测量模式,即可停止。仪器在出水时尽量立即停止工作,防止换能器在空气中发射而烧毁。如果不能立即停止,用湿毛巾包住发射换能器,停止后再拿掉毛巾。
; F8 e# A3 I0 O) B8 H$ @9 X13、数据下载6 X# K, g! t I* c
点击Data logger→Upload/Delete弹出如下窗口,软件将把数据存储器中得到数据文件在同一窗口中显示。+ A* }! T0 s& ^& `
& o1 W9 q" d$ O9 \# `! Z1 i- ]
: s% g; F, M2 u7 G7 t2 Z& D
- D' F/ A+ c1 M
0 O/ z. a' U* b' W
, @7 l& N7 U3 [3 ^% T箱内仪器清单及注意事项 仪器清单:
0 {- ?9 W( T9 A6 m1、 ADCP主机一台
: t" Y s9 C7 L2、 主机和电脑连接线一根
3 j% N+ b/ U4 M$ M% V8 I& D3 i3、 ADCP带的工作头
$ ?: r, V/ o$ Z3 G注意事项:, p- m, E% J( q
1、测量前注意电量。
9 o# l! t* B& n% e% O2、测量过程中,仪器放在铁架中部位置内,注意不要将仪器底部的换能器漏出铁架以防触底。将铁架绑在船尾并放在船底以下。铁架捆绑时一般会选择三条绳同时用劲吊住铁架) K B" f+ \9 {3 n8 Q
3、仪器在出水时尽量立即停止工作,防止换能器在空气中发射而烧毁。如果不能立即停止,用湿毛巾包住发射换能器,停止后再拿掉毛巾。3 y4 F3 g; Z# b, J# z+ t
; @8 P( }. s( ] # P6 p) n( V% |& U" u% w
|
