鉴于很多客户在使用我司设备时经常遇到一些共性问题，现特进行总结归纳，并给出相应的建议，便于各位老师、专家更好的使用设备。 上一篇文章中对小威龙系列设备进行了总结，这篇文章主要针对蛟龙系列设备进行相关问题的归纳，其他系列的设备在后续的文章中会逐步推出。
* G0 x. `, Y4 p# i
" y: C% n, y# y; Q6 C写在前面叨叨几句关于蛟龙系列产品的肺腑之言。坦白讲，我们的蛟龙系列产品集合了阔龙（平均测流）、浪龙（实时波浪+平均测流）产品的所有功能，同时新增的声学宽带观测技术可支持16hz的高频测流（burst）功能，可满足大部分湍流观测需求。所以，在应用方面，蛟龙可适用绝大多数野外观测项目，包括平均流（大小潮），湍流，波浪，海冰，潮汐观测，生物探测等。与此同时，蛟龙系列的产品是按需购买功能，后期还可购买其他观测功能，拓展性极强。蛟龙系列产品刚使用时会有一些功能很难理解，但熟悉之后就会发现其交互性、拓展性和操作性非常具有人性化。现在对蛟龙系列产品的功能做出简单的介绍和分类，以便各位老师、专家了解。
" I& B, S$ `9 d9 G$ `' D- 平均流观测
4 L$ a0 l3 m" N* f" R: i* s) n* j Z3 o6 L
蛟龙系列所有产品均可进行平均流观测，剖面范围最大可达1000米（Signature 55）。
+ x/ M; }, w& \' x) Q
: Z% ?* W" l( i" \- 湍流观测（Burst功能）$ v' s- D7 K; h/ {: F9 b
2 @: e/ ], T, m1 M4 o+ W" Q: R
Signature1000/500：均可进行高频采样的湍流观测，其中Signature1000最大可达16hz、Signature500为8hz采样频率，流速精度可在线评估，有助于提高观测质量。详细参数可参见下表。频率 | 剖面范围 | 层厚 | 最大层数 | 最大采样率 | 流速精度 | 55KHz | 1000m(55k)600m(75k) | 5-20m | 200 | 1Hz | 0.1cm/s | 100KHz | 400m | 3-15m | 200 | 1Hz | 0.1cm/s | 250KHz | 200m | 1-8m | 200 | 3Hz | 0.1cm/s | 500KHz | 60m(burst)70m(average) | 0.5-4m | 256(burst)200(average) | 8Hz(4Hz with 5 beams) | 0.1cm/s | 1MHz | 25m(burst)30m(average) | 0.2-2m | 256(burst)200(average) | 16Hz(8Hz with 5 beams) | 0.1cm/s |
- 波浪观测
, p5 C2 I- `2 s' Q" x X! M4 W1 p8 e, t# S7 E/ a# M8 k, G
Signature1000/500/250 均可进行波浪观测，通过Nortek独创的AST（声学表面跟踪技术，同浪龙相同）可实现波高、周期、波向、能量谱等波浪参数的观测，其中AST采样频率最大可达8Hz。同时可附加Prolog功能实现波浪参数的实时传输。 - 海冰观测
* m& M1 f$ D3 _# ^7 D" A% ?" C! V/ o z4 i# G7 I5 e; }1 j2 A
Signature500/250均可进行海冰观测，包括冰层厚度、速度和方向等参数。 - HR高分辨率观测1 V. d$ v- ]7 {: Y
0 _' A3 y4 V- C) Q
Signature1000可进行第五波束（垂直波束）的高分辨率垂向流观测，最小层厚为2厘米，最大剖面范围为8米，其中剖面范围*流速范围<3.0m2/s。
" G& j& n4 I- L; |; X _! C' {1 C - 生物回声探测2 H, i& X1 r; D* b4 `3 M
; {: J' O( I( U, a8 B
- x& \8 c2 D+ J& M2 p( E- `

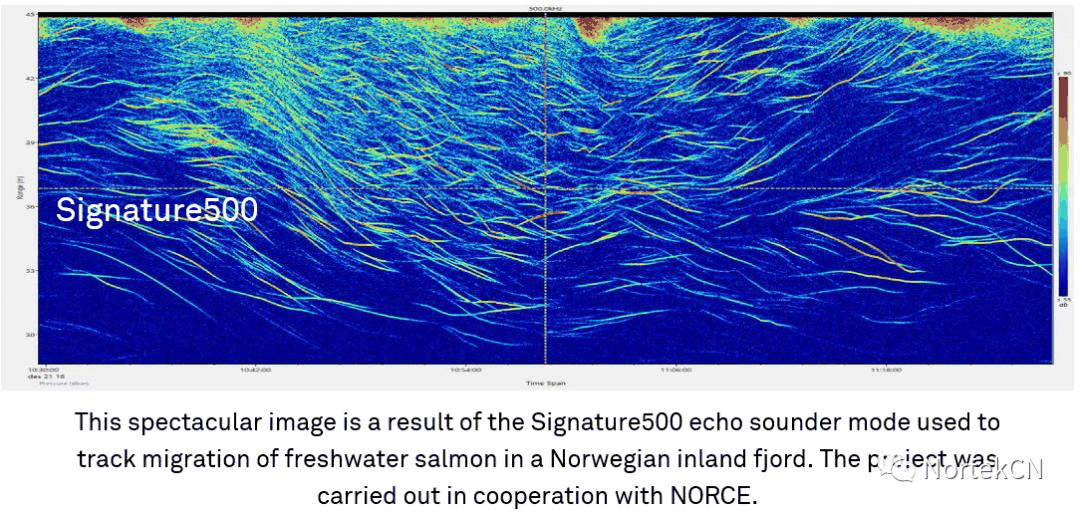

Signature500/100可进行生物回声探测。中心波束作为生物回声探测器，获取高精度生物量测量值。- AHRS选项; ]6 z6 E0 ~: n1 c, P- }
+ p# r$ X9 }7 Y( f4 w
; o0 P1 O! k3 H$ U+ a: I: x; s
蛟龙系列所有产品均可选配AHRS三轴加速度计，可高精度测量设备的自身运动。应用于锚系或潜标系统中，可有效提高流速测量精度。 - AD2CP并行模式
, a+ i& ^1 H5 t
3 l$ ]/ J% Q4 [& L& G
b3 v6 t( ]5 [$ v0 H# ]

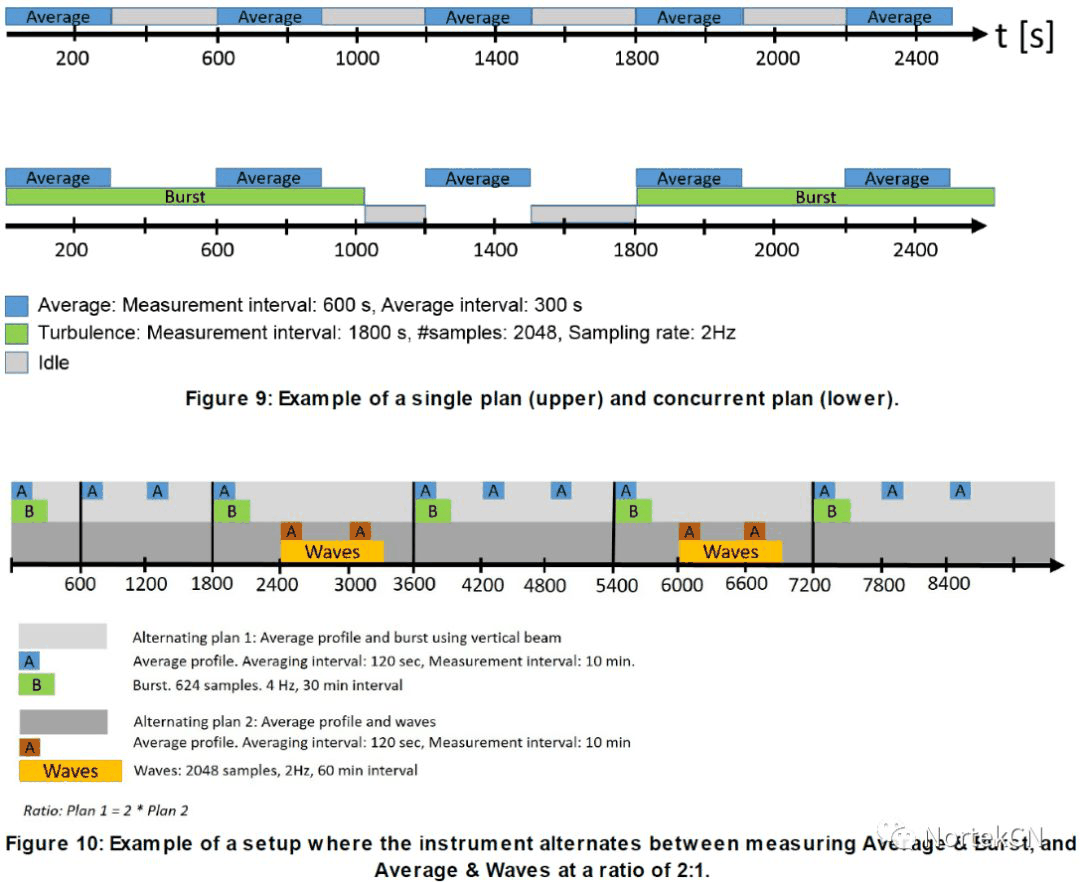

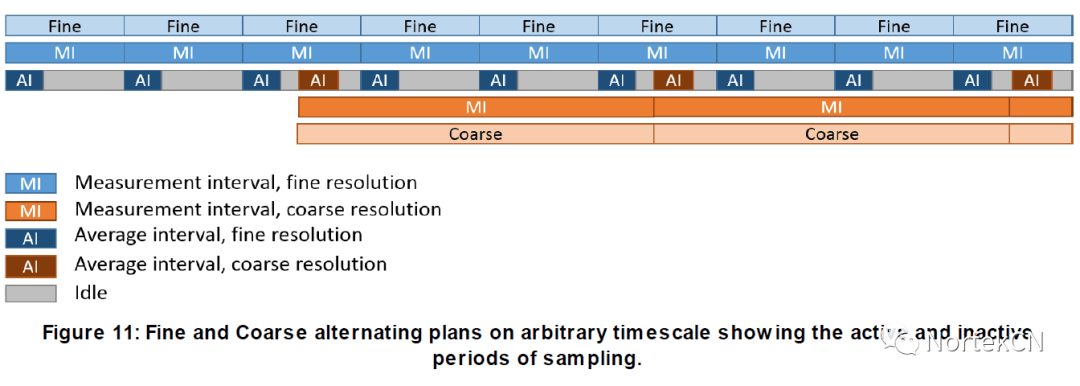

蛟龙系列独创的并行模式有两层含义，其一为布放工作时可选不同的工作方式共同运行，工作原理如下图所示：其二为同一设备可使用两种不同的声学频率工作，如signature55，可选75k与55k两种频率共同工作（分别对应600m细分层（fine）和1000m（coarse）大分层），原理如下所示：详细的说明和使用方式在后续的操作说明中有近一步介绍。8 D/ X1 W* x9 _ K
4 J5 f" n$ G# U0 ?) K6 r- @' c, M/ g- H
5 `; G- Q3 V( E. e使用说明' T" `& x# ?) P. l" E
) J! P" D% K% I& G1 Q; B W7 H. U* j- I- 设备与电脑进行通讯/ a! W/ R$ D/ ^1 K
0 q! N; w2 v0 _2 ^

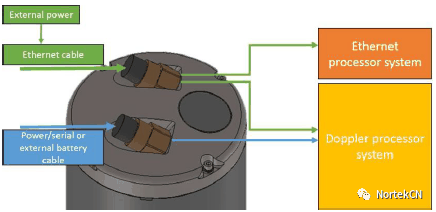

通过使用专用的网络处理器实现了网络连接，并且需要连接外部电源电缆。需要注意的是网络电缆通电，同时也驱动其他电子器件工作了。1）将测试电缆连接到仪器且接通外部供电电缆。LED 灯会变亮。2）可以直接连接到网络接口或者通过路由器连接。3）如果使用的电脑网络接口有状态灯，通过观察网络接口处的绿灯确保连接正常。如果状态灯没有亮，可以参照Troubleshoot 手册。配电分布。通过网口电缆连接仪器时，需要电缆供电。所有处理器系统都需要供电，如果通过串口或者外部电缆供电，网络处理器不能工作
) B0 g! k3 P+ m: r0 Y- o, x- 网络连接
: ?0 n9 Z4 g$ ^+ v' F0 U9 E
8 q1 c6 w! N) { s% a) a# ?

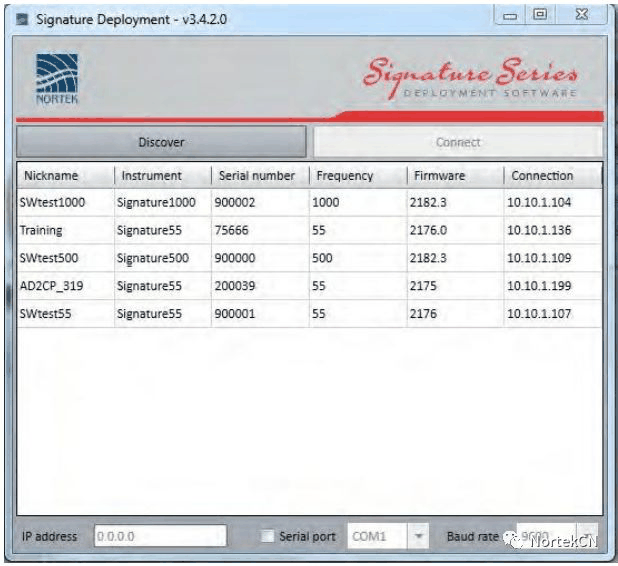

使用网络接口是一定要使用外部供电。确保电缆正确的连接到网络接口。如果仪器上的LED，PC网络口或者路由器灯在正常模式下不亮，参照先前部分或者Troubleshoot 手册。1）在电脑任务栏通知区域查看网络连接状态。截图显示的即是建立的本地连接。（IP 地址为自动获取,即DHCP方式）2）打开配置软件，点击Connect后运行查找IP地址。这将会产生一个Windows窗口，里面列举出所有在局域网上的仪器。可能会花几分钟的时间去查找新连接的仪器。这是由于IP地址的分配需要一定的时间(Appendix中有更为详细的信息)。如果仪器没有在列表中显示，等待大于90秒钟时间或者再次点击Discover。电脑与仪器建立连接后，会在列表中以白色背景出现。如果仪器在列表中以红色背景出现，将不能通信。3）选择与仪器相同的序列号并点击Connect。多个仪器同时出现时，为了区分仪器，可以给每一个仪器分配一个合适的昵称。
) E* T! P5 Z9 J- 串口连接（串口连接只能进行命令控制，并且需串口线单独供电）
. x+ e7 G4 Z' Y
, K# x: {. C& [4 X: D

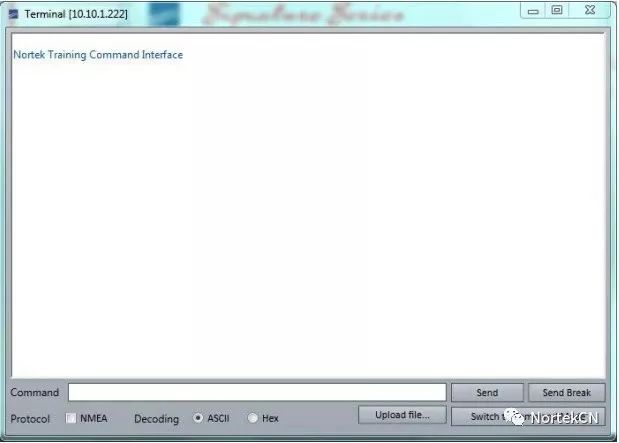

打开配置软件，勾选Serial port 选择相应的串口和波特率，串口信息可通过设备管理器查看，波特率一般默认为9600。通过串口连接之后进入命令窗口，如下图所示。具体的命令可参考蛟龙系列的集成手册。可点击“send break”来检测连接是否正常。正常会返回设备信息字符串：（蛟龙系列集成手册链接：https://pan.baidu.com/s/1M-Q0kc038uqJSiqK3D8-OQ 提取码：oi4a）& }9 Q. I$ b. w* M+ t ]4 a5 @2 M
$ F0 U3 y, z8 L2 G9 ^! i
Signature55 - NORTEK AS. Version 2156 (Sep 19 2014 12:19:16) COMMAND MODE OK - l0 U' w6 C8 i F6 Y
/ R; N3 O( B8 n9 M& {/ H \9 w: N
- 设置向导% W' E0 A: V* z! v7 K
/ f) z% n/ j' Y. G; |2 I! \$ W( J h8 {. j
蛟龙系列产品的设置方式请参考该文件，蛟龙操作手册链接：https://pan.baidu.com/s/1A3bptsmrEAWjklhbtaertg 提取码：u7iq$ A7 c8 b, R! J& H1 E/ \
, M7 ~3 z) w+ c! x* S4 S8 K, v# \9 [
