北京神州普惠科技股份有限公司(简称神州普惠)专注于提供一流的海洋声学装备,并成功开发出水下噪声测量分析系统、光纤水听器拖曳线列阵系统、光纤水听器岸基阵列系统等系列产品,可应用于水下目标探测、科学试验、海洋环境调查、海洋资源物探等方面,技术水平处于国内领先地位。在科学试验领域,已成功向多所大学、科研机构等提供不同类型水下探测阵列基础设备,可搭载于多类科考船只或不同类型无人平台,是水声工程学科研究的基础类设备,可在增强水声工程学科的基础实验条件与科研水平、促进重大项目与成果的形成、培养高水平人才等方面发挥重要作用。

( x! U5 S/ b+ ~2 n. \, X
# p9 ^- S: ~7 T7 ]

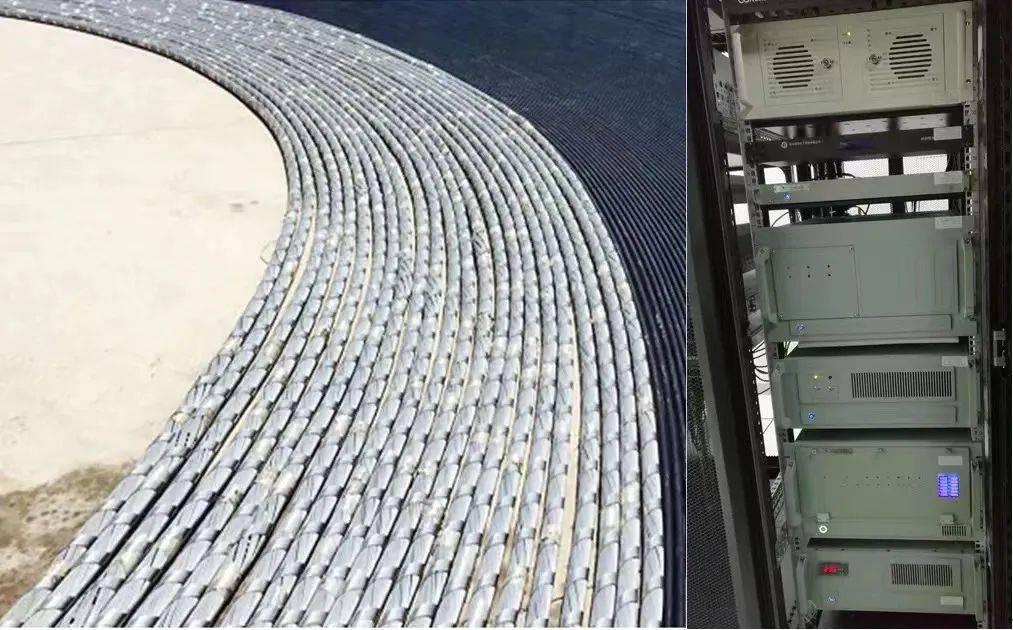

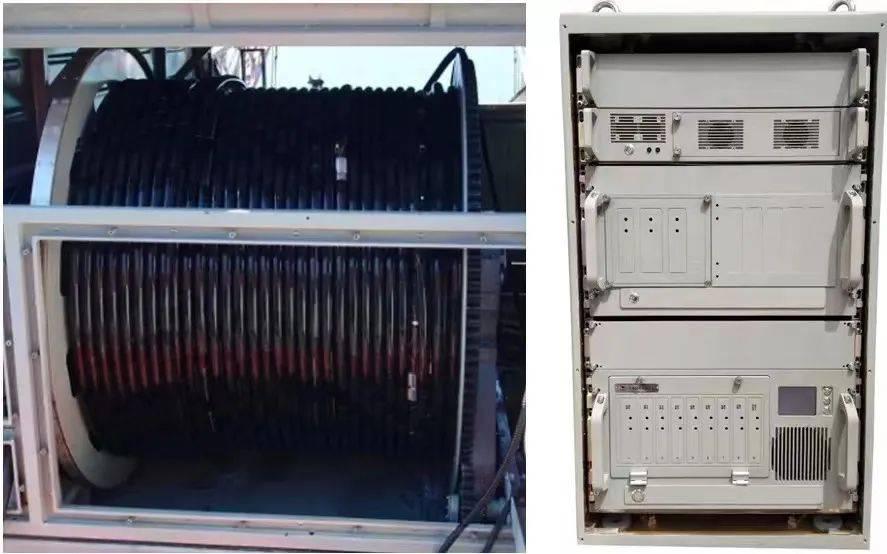

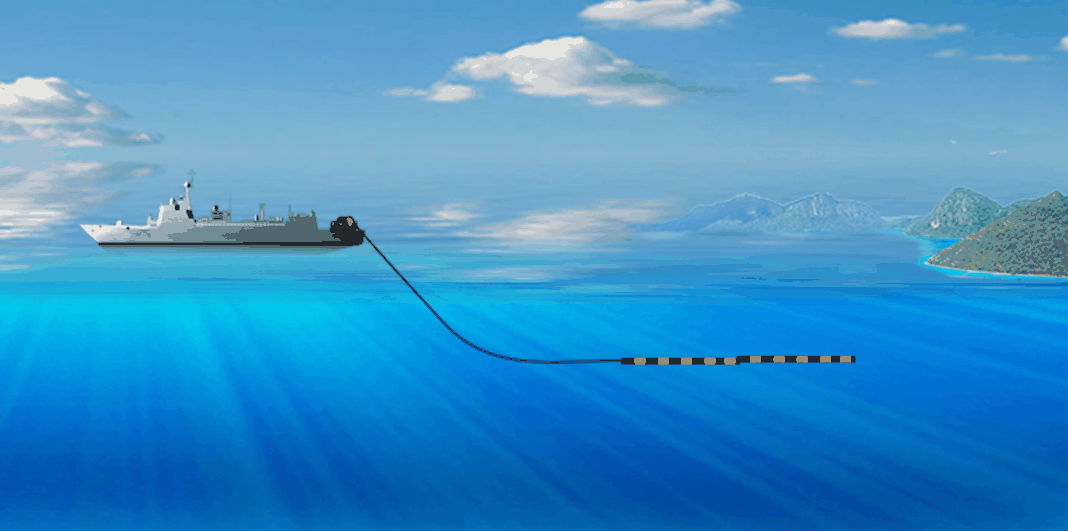

一、轻型拖曳阵

+ g' b/ }  s/ ]) ?) |* K
" t' Q5 u; D3 m3 V' p
水下目标探测研究、科学试验、海洋环境调查。
324eb4f676a925a0f7675d40f53adbc3.png 484d305d86a9c48744c2e4d91dc63fcc.jpeg
6 D  w. b3 p- U* B
性能指标
⑴水听器数量:128~320;⑵工作频带:5Hz~20kHz;⑶系统噪声:≤45dB@1kHz;⑷阵列长度:最大500m;⑸阵列直径:36mm;⑹拖曳缆长度:≥1000m;⑺最大工作深度:200m;⑻工作航速:2kn~8kn;⑼甲板设备重量:≤3t;⑽供电功耗:≤15kW。
8 h6 t. I1 B, }
9 P: h& @5 b- g1 I8 A) ~/ l
4 {- H3 _- E! A0 J% t" S

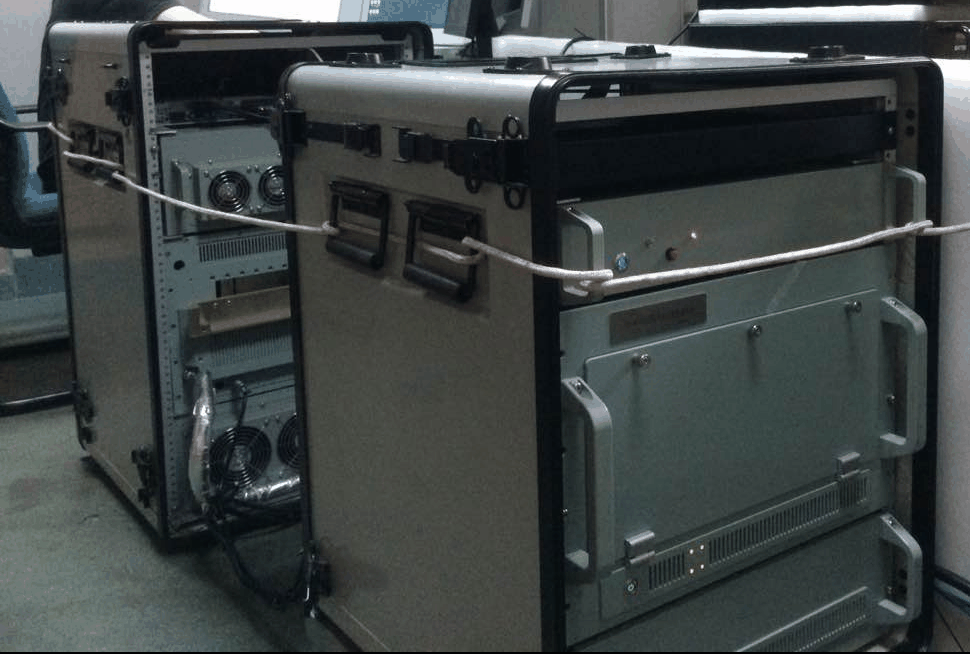

二、大孔径拖曳阵
. T$ J" V0 y! k, J( m1 R, `

+ m! C; F3 a* E! X* A1 g
水下目标探测研究、科学试验、海洋环境调查。
8952ec44adbdd6bb77347d1cfbbe8a66.png fb388e63af3dd1d594f3285bc6d95265.png

) `7 @) I6 G' e, Z8 W2 a. B: D, m" h; n
性能指标
⑴水听器数量:256~1024;⑵工作频带:5Hz~20kHz;⑶系统噪声:≤45dB@1kHz;⑷阵列长度:最大2000m;⑸阵列直径:36mm;⑹拖曳缆长度:≥1000m;⑺最大工作深度:200m;⑻工作航速:2kn~8kn;⑼甲板设备重量:≤5t;⑽供电功耗:≤30kW。

6 c# h8 G% C% o, T) o, S
& O: x. G9 a. _# ]
# s) z  k# ]) J% O0 e2 [6 ?& _

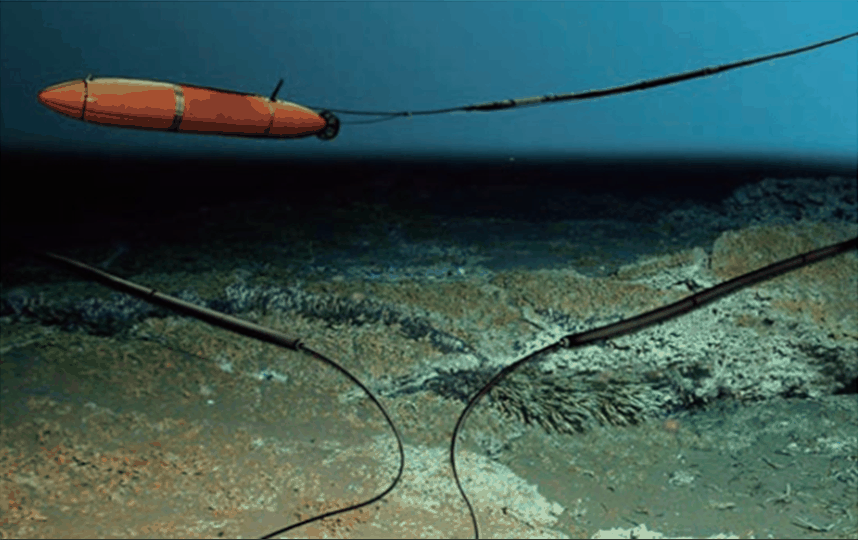

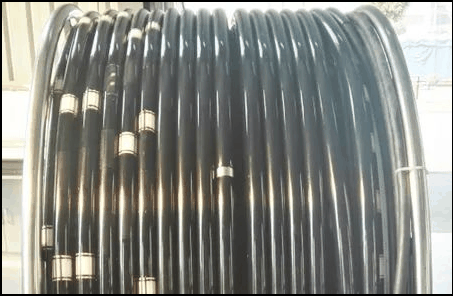

三、大型UUV/USV拖曳

0 M# U2 F% i! z
+ ^# _8 [' K5 E0 Y& ?6 t# t' ~- @; F
( b1 _, A: q3 }, }  w6 X9 I
水下目标探测研究、科学试验。
abec7bcbd11a2b1f77bd637472cd5334.png 0fe8e3d0c9d8d72671dc86ec5de55dfb.png

: @) W1 l" o4 \! y
性能指标
⑴水听器数量:128~256;⑵工作频带:5Hz~10kHz;⑶系统噪声:≤45dB@1kHz;⑷阵列长度:最大300m;⑸阵列直径:30mm;⑹最大工作深度:200m;⑺工作航速:2kn~6kn;⑻供电功耗:≤40W。

3 a2 b# b$ M, O5 T
4 I# q7 Z8 {; ^* o) i9 C/ ?: h  l1 n9 r  o! U) a

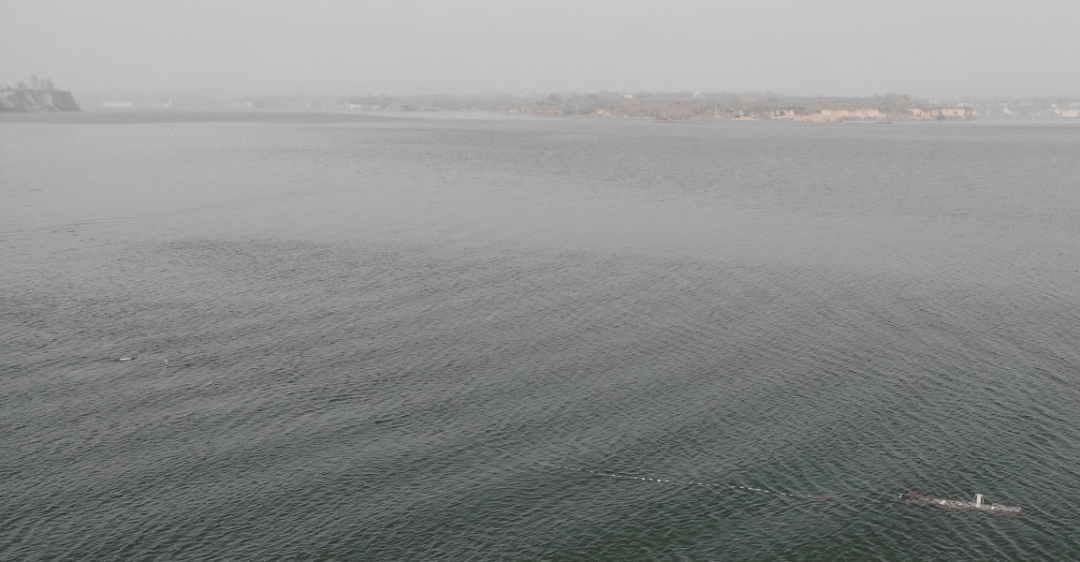

四、中型UUV/USV拖曳
& U5 q8 [" x5 Y+ B1 s4 A/ `3 X/ a
5 o8 j( w' t: r2 s% Z# C

* A# Q* F6 I* z' c+ U* S5 Z
水下目标探测研究、科学试验。
1b6b76bf49621c8cb1ee9dfab20d9b7e.png 2ed07d2abb93bc310fc1614fb1848c20.png
) z, i$ q1 b0 I% E* s! o+ F
性能指标
⑴水听器数量:64~128;⑵工作频带:5Hz~10kHz;⑶系统噪声:≤45dB@1kHz;⑷阵列长度:最大200m;⑸阵列直径:30mm;⑹最大工作深度:200m;⑺工作航速:2kn~6kn;⑻供电功耗:≤40W。

4 J. E2 F, g  o* ?, E1 _* e% T3 P' i( ]+ E) y, c& ~

0 u0 a4 ?5 Z" s  G
6 W3 t8 |- Q5 b/ C

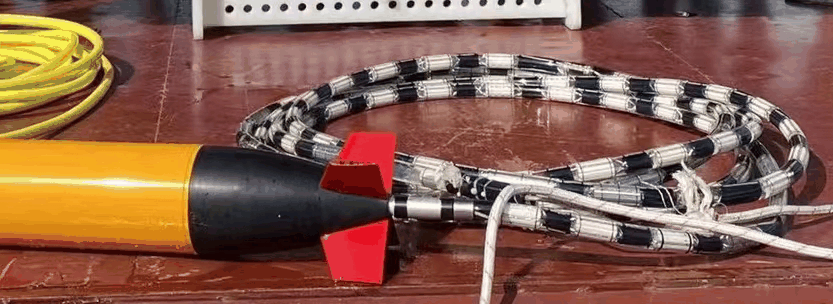

五、小型UUV/USV拖曳

9 m$ {- b$ P; K7 Q& @4 e5 t
9 t' |4 T, w8 \$ ^% ~! A' _# {- l, g# \- l8 b2 }- v. i- D. X- Q
水下目标探测研究、科学试验。
" m1 T5 [7 ]4 I5 Q8 K, g# c/ C& U
性能指标
⑴水听器数量:16~64;⑵工作频带:5Hz~10kHz;⑶系统噪声:≤45dB@1kHz;⑷阵列长度:最大150m;⑸阵列直径:26mm;⑹最大工作深度:200m;⑺工作航速:2kn~6kn;⑻供电功耗:≤30W。
  B! W) v$ [; a+ `& g

  O9 Y1 W7 Q; j+ P, A- f4 X: O: d* }3 o; V) _% V1 G9 r
/ k/ s- _6 a. z. B) t7 N8 q

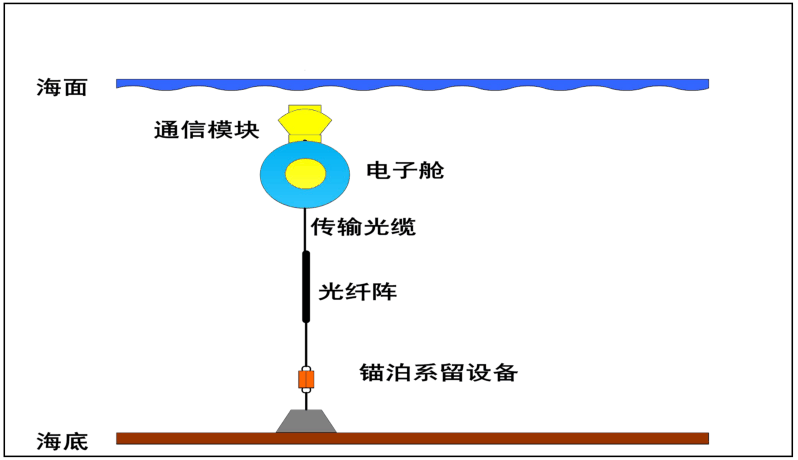

六、全海深深海垂直阵
4 Q, P0 O4 \$ p7 a$ z) B4 P
. n2 T3 h6 S: l- b! J: W* M5 R7 B
) u9 Y2 V( p: t; G6 U% H) V
水下目标探测研究、科学试验。

2 D# |% S- O% F  s6 k/ v5 d, s$ q5 _
性能指标
⑴水听器数量:32~256;⑵工作频带:5Hz~10kHz;⑶系统噪声:≤45dB@1kHz;⑷阵列长度:最大5000m;⑸最大工作深度:5000m;⑹供电功耗:≤40w。

& i2 l" @# d" {) y8 G4 e4 E7 i, h
5 a' h8 t9 N/ h- \+ u/ m1 Q
( u+ b6 \1 e' A8 i8 ?4 J! w5 O! J9 s
七、大孔径海底水声探测阵列

4 A( r, p: i! ?3 V/ A" c% G5 ~- s1 r8 w( ]! z. O6 f2 S
& Q1 V5 A7 `* s
水下目标探测研究、科学试验。
- ^) c# ~) {9 a; A, {+ }" k0 P2 O
性能指标
⑴水听器数量:128~1024;⑵工作频带:1Hz~10kHz;⑶系统噪声:≤35dB@1kHz;⑷阵列长度:最大2000m;⑸无中继传输距离:最大150km;⑹工作海深:最大4000m。
6 [6 ?  ]5 {7 j6 p% j& M+ q

. m* }$ u( l5 {$ V4 Q5 k0 x
6 K+ Y) @2 p, [# j9 h: f! X0 w/ @- K) Z% K7 E' l

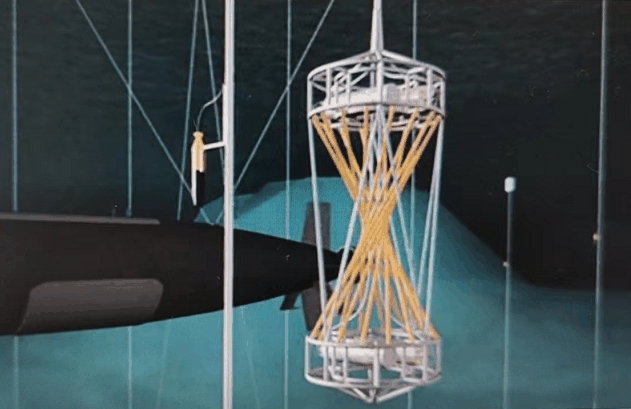

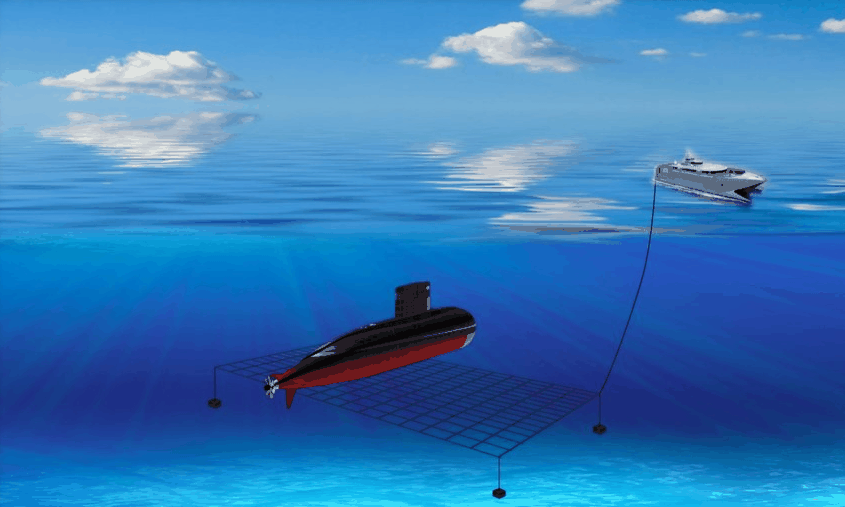

八、光纤水听器噪声测量系统
; V) _6 H5 k% ]8 @& N

# V7 v. x5 _' m, a# s0 e
) E0 V- Q. ^: I
包括线阵、面阵和体积阵,基于光纤水听器阵列的水声测试分析系统可以满足水下目标噪声测试分析的需求,具备声压测量等功能,实现了基于近场声全息和声聚焦技术的环境及被测物辐射噪声的宽带测量与综合分析。在辐射噪声测量方面,突破了大规模紧凑型宽频带高增益光纤水听器成阵技术,实现了从一维线阵、二维面阵向三维复杂立体阵的技术创新,提升了我国大型声学系统的成阵能力、测量能力;在辐射噪声分析算法方面,开展了基于参数修正的高分辨噪声源识别算法研究,实现了从声全息分析向三维聚焦波束形成分析方法的扩展,提升了目标辐射噪声三维阵列信号处理的能力。
ba518a62d988a1b06a374b18ada18dab.png 9a3c74bda9f2458df375d0b130a7bb67.png

; o' j( ?% F& W4 u
性能指标
⑴工作频带:5Hz-10kHz;⑵灵敏度:≥-140dB;⑶灵敏度起伏:≤±1.5dB;⑷幅度一致性:≤±1.5dB;⑸相位一致性:≤±1.5°;⑹系统噪声:≤40dB@1kHz;⑺动态范围:≥120dB@1kHz;⑻阵元间距:0.5m-12.5m;⑼采样率:最大256kHz;⑽最大工作水深:200m。
: e! u. p0 H: F1 }
. x) B2 a2 B1 n! o
2 n7 M$ L4 E* `7 S

$ K" \/ i0 y# r5 E: N& A8 |; j
九、光纤检波器
/ a# j/ l! w4 A
$ I5 W3 {, [; a  D6 {
0 M% m: A/ i( M( g4 }2 f
光纤检波器通过高灵敏度的光学相干检测,将振动加速度(或声压)信号转换为光相位调制信号,通过光纤传输至信号处理系统提取出有用信息。它具有灵敏度高、频响特性好及适用于远距离大范围监测等特点。在海洋能源领域可作为海洋地质及油气勘探、海洋油气储量长期监测的先进探测手段。
( z# u, f2 o4 ^; K
性能指标
⑴加速度通道:≥55dB(0dB@1rad/g);⑵声压通道:≥-140dB;⑶加速度通道:1Hz~200Hz;⑷声压通道:1Hz~1600Hz;⑸动态范围:≥140dB。
; O( o$ o. }3 U4 i* n& |
. A$ f  `2 r& _7 _

, h+ ^/ h  i( d6 a4 I1 a) T: t

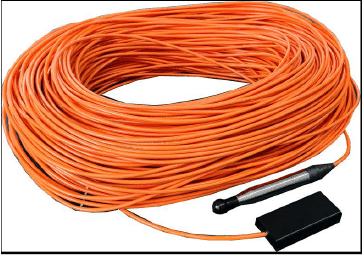

十、AppFDH01型光纤数字水听器

4 n2 V( [& }6 u$ K3 t/ H4 P) u3 y, g* |$ }% Y3 b
5 z2 h" g# I* l( @
AppFDH01型光纤数字水听器是将数字化技术与光纤技术集成于一体的新型水声信号采集设备。产品采用低功耗紧凑型设计,将水听器与前置放大模块、滤波模块和采集模块集成,通过光纤实现最大20km远距离传输,采用标准网口与计算机系统连接。具有数据采集精度高、本底噪声低、动态范围大、距离传输远、可靠性高、抗干扰能力强、操作简单快捷等特点。既可以用做标听实现单点数据采集,也可以实现多水听器高精度同步采集构建大规模水下信号感知系统。
! B: B) J' N' |4 f) H+ ]
性能指标
⑴传输距离:最大20km(标配100m传输缆);⑵工作频带:10Hz-50kHz;⑶灵敏度:-200dB±1dB@1kHz;⑷水平指向性:水平全向;⑸垂直指向性:垂直240°;⑹放大器增益:0dB,26dB,40dB;⑺动态范围:≥120dB;⑻采样率:1Msps(可配置);⑼分辨率:24bit;⑽时间同步精度:优于±100ns;⑾噪声等级:优于30dB;⑿数据接口:RJ45,1000Mbps;⒀工作电压:DC5V-12V;⒁功耗:优于2W;⒂工作温度:-2℃-+36℃;⒃贮存温度:-40℃-+70℃。

1 v+ f- w" E9 C
' a! p: Q! A, y
9 x: W$ t4 t" f% I1 k. h3 W1 l0 I
( b2 ?5 o) U4 A. p7 I% P2 Q( p4 e7 z

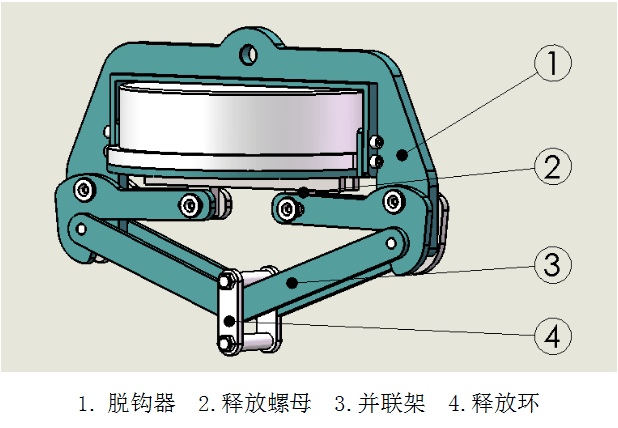

十一、AppTGQ-2防水型双并联电控脱钩器

# b0 h4 w4 \) R2 {2 S
8 s9 J% e8 O) {; i
: }: [0 o1 |; g. w) F, {
恶劣海况下使用手动脱钩器释放仪器设备时操作困难并极易危及操作人员人身安全,普通电控脱钩器不具备防水功能近海面释放时极易因为电子设备进水导致释放失败。针对高干舷船只,手动脱钩器与普通电控脱钩器都很难满足使用要求。针对以上痛点,为实现海洋设备安全可靠布放,神州惠普特研制了TGQ-2型脱钩器。该脱钩器通过无线遥控开关远程控制设备动作,采用甚高频频段通讯,抗干扰能力强,其通讯作用距离不小于100米。采用防水设计,可在水下5米脱钩释放。采用两套无线遥控单元分别控制两套独立释放钩,释放钩连接并联架工作,其互为备份,工作安全可靠。
; ]( a  Z2 ?' |* ^4 i% ~% x
性能指标
⑴最大水下释放深度:5m;⑵最大释放距离:100m;⑶最大释放负载:2T;⑷待机时间:30天;⑸充电时间:10小时;⑹设备重量:20kg;⑺尺寸:400×420×600mm;⑻工作频段:甚高频。
5 M( F* _+ e' l& O8 ]

2 d; V1 u' d) z5 J/ l% d: W* F4 e  e1 g9 Y8 A) e1 ]  o

! H$ i& V! T* I$ U( ]7 {
