本文面向GMT的初学者或者即将打算学习GMT的新人。

/ P6 w# [& |% M* U- s8 ^* }) g! @
GMT简介
GMT是一套地学绘图的工具,可以输出高质量的论文插图,并有优秀的数据处理工具,比如网格插值、数据筛选、空间滤波甚至重力场反演等。GMT在测绘、地球物理、海洋、遥感等领域有广泛的使用,GMT通常被视为地学研究生必备技能之一。由于其采用命令行模式,有一定的学习门槛,但掌握之后,会大大提高科研生产力。
GMT由美国夏威夷大学Paul教授等人开发,至今已有30多年历史,且仍旧在更新维护。中国也有一批热衷于更新GMT的粉丝。
下面分Windows和Linux来介绍安装GMT使用。

8 b+ E: ~/ E  L; Q9 C/ F+ l9 t

- i; ~4 C  N! O' ?: O3 s! D. W# r
登录/注册后可看大图

7 `- E& [& Z, Q1 G- r" r% |, o2 y" ]  r* f
Windows安装

# D' ^6 n( L$ ^
需要准备的程序:
•GMT可执行程序,
游客,如果您要查看本帖隐藏内容请回复
Ghostscript是为了解释ps矢量语言,支持转化成pdf格式。gsview是为了打开ps文件。
安装后,记得查看下系统路径PATH是否设置?如果没自动设置路径,请手动加上。
不需要重启电脑。

, M% W5 _+ G  \' t% ~% }. @( s5 k
使用
GMT采用了脚本程序,在window中可以写bat文件进行批量运行。简单说就是把一行一行的代码放进bat中依次执行,后面的绘图代码将叠加到上一行的结果之上。
请前往GMT安装目录找到example目录,随便进入一个例子(动画除外),找到bat文件,双击执行,结束后当前目录会有图片产生。
例子的目录在:
[Shell] 纯文本查看 复制代码
C:\programs\gmt6\share\doc\examples
注意,有些例子使用了在线数据,因此需要联网运行。
有些例子可能使用了gawk等文本处理工具,需要下载后放到GMT的bin目录(其他可以被path搜索的目录也行)。
下面是ex01代码:
  • [Shell] 纯文本查看 复制代码
    REM        GMT EXAMPLE 01

    REM

    REM Purpose:    Make two contour maps based on the data in the file osu91a1f_16.nc

    REM GMT modules:    set, subplot, grdcontour, coast

    REM

    gmt begin ex01

        gmt set MAP_GRID_CROSS_SIZE_PRIMARY 0 FONT_ANNOT_PRIMARY 10p

        gmt subplot begin 2x1 -A -M0.5c -Blrtb -Bafg -T"Low Order Geoid" -Fs16c/0 -Rg -JH16c

            gmt coast -JH? -Glightbrown -Slightblue -c0,0

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -Ln -Wcthinnest,- -Wathin,- -T+d8p/2p+l

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -LP -T+d8p/2p+l



            gmt coast -JH0/? -Glightbrown -Slightblue -c1,0

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -Ln -Wcthinnest,- -Wathin,- -T+d8p/2p

            gmt grdcontour @osu91a1f_16.nc -C10 -A50+f7p -Gd10c -LP -T+d8p/2p

        gmt subplot end

    gmt end show
    8 S' y) H) ^: h, y
上述代码是GMT6风格。大概意思如下:
'REM'表示注释,gmt begin表示开始,gmt set在本例中修改一些绘图默认值,gmt coast表示正式的绘图开始,这一行是加海岸线,后面各有不同含义,按顺序执行。
如果上面的例子复杂了,也可以打开cmd,运行一行的代码:
0 U0 ~( `& f$ ^4 _
[Shell] 纯文本查看 复制代码
gmt pscoast -JM6i -Baf -EGB,IT,FR+gblue+p0.25p,red -EES,PT,GR+gyellow -P > map.ps
使用gsview打开ps图片

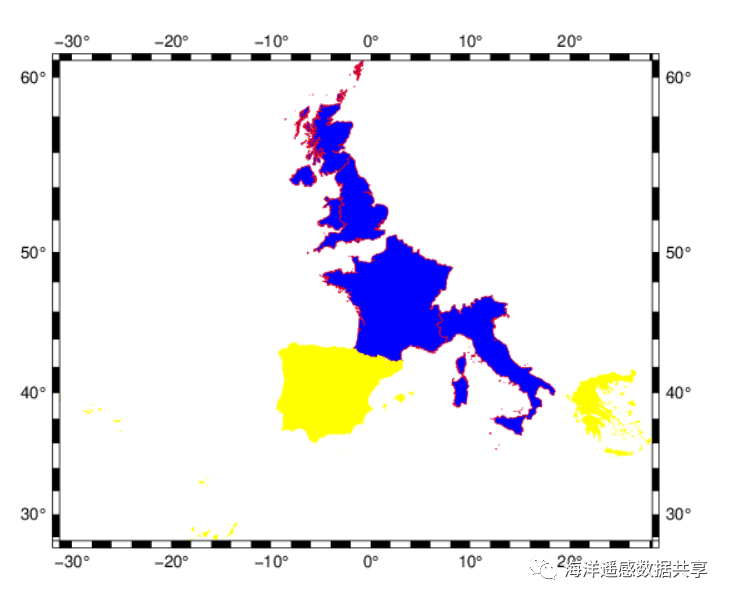

一副GMT绘制的地图
转换格式使用:
0 A" v& ]# {8 n9 r7 D- Y
[Shell] 纯文本查看 复制代码
gmt psconvert map.ps -A -Tg

# z- `! P8 I  l* i
( z- O7 F; p) t* x
' T6 ?1 s- P3 X2 q' e2 }! C3 r

登录/注册后可看大图

+ p$ L9 {; r# j; p/ r& b5 U! d7 R; i
Linux
: k3 G5 J& e8 P9 J
这里以Ubuntu为例。
安装
联网情况下,GMT安装只需要几行命令,不要自己编译。

' C" Y& X3 }; Z9 b, l1 f
[Shell] 纯文本查看 复制代码
sudo apt-get install gmt gmt-dcw gmt-gshhg
sudo apt-get install ghostscript
检查安装是否成功使用,直接在命令窗口输入gmt,出现版本信息即表示安装成功。
使用
Linux下同样采用脚本,把每一行命令写到一个可执行的文本即可。
[Shell] 纯文本查看 复制代码
gmt psconvert map.ps -A -Tg
和Windows有所不同的是,Linux下面有大量的文本处理工具可以使用,比如cat, sed, ls,awk等。
在命令窗口输入:

; k, Q' z2 x8 G  |" M& h
[Shell] 纯文本查看 复制代码
gmt pscoast -JM6i -Baf -EGB,IT,FR+gblue+p0.25p,red -EES,PT,GR+gyellow -P > map.ps

4 F  \( ^: {3 ~1 J
可以得到和Windows一样的结果。
如果使用批处理运行,比如代码已经写进test.sh,执行./test.sh。
