% w# | L3 a- W" W' [ 今天装上origin 2019b之后体验了一把，正好出于需要，使用了其自带的图片提取数据功能，简单和小伙伴分享一下这个工具—Digitizer。小编之前分享过关于数据提取的软件get data，相比较而言origin自带的在操作上更加的人性化，提取出来的数据准确度较高。origin数据提取工具在之前2015版本之前需要单独下载的，之后的版本就不要再去安装了。小编也是初次使用，如有错误欢迎指出，交流学习！ 7 d! c0 v. o7 S6 H. I

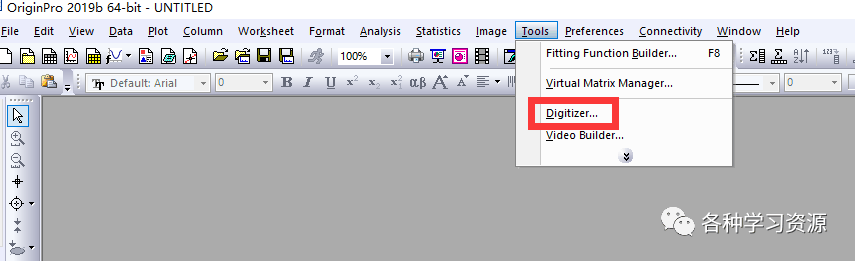

1.点击tools，选择Digitizer
# C0 B7 d) U- Z4 i* s }+ h9 v0 U8 ~

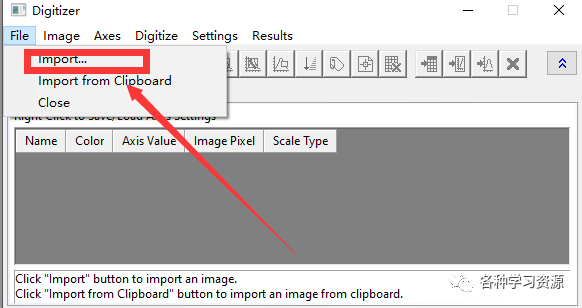

$ v2 Y7 z0 ]% {1 q' U, V2.导入图片这个图片格式支持很多种，之前的get data对图片格式有要求
( |+ k4 y Q4 Q) I }
. x T5 ?1 K s$ c* @0 s6 V

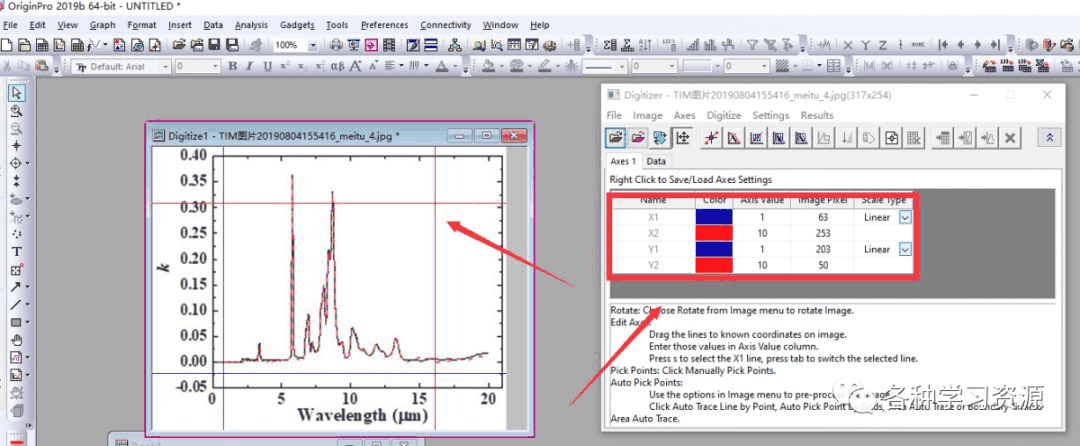

Z3 U) m( |% G8 ~) S( g+ [+ r3.打开图片后设置坐标轴如下图所示有四条线，对应图中的四个边框，移动左图中的线条，一定要对应准确，在右边的方框中填入坐标的起始点、终止点
, b- v7 W' ~8 d: y0 O0 f
, H: N: R {: w8 b! D5 X6 m
) f! d8 a: r! V' H: L( U1 p

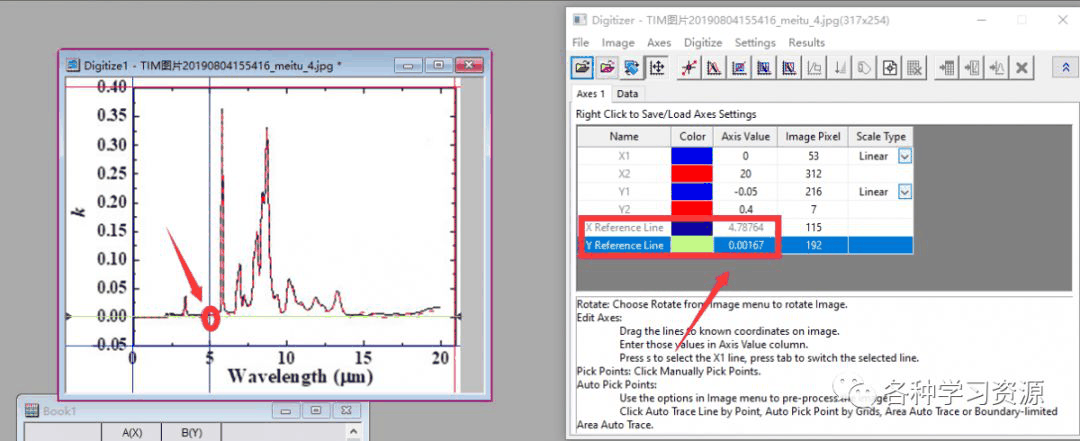

7 e& ?# _7 z; S( H" }2 r( J0 O4.标定图中的点点击Axes ,依次设置X轴标定点、Y轴标定点。效果如第二张图. Y) D `* v7 U/ g
0 S( f' \- C8 M) l% Z6 r" \- j
) S: w& F# w3 ]: v; w; f3 T) _; N7 c8 C5 n# L
左边显示标定的点位置，右边显示点的数据，查看是否正确，如果不正确则进行调整, |( T8 b; u1 ^0 Z: W- E f$ k
2 E5 y3 S, l' K7 [
; a3 b; b* Q; _7 m9 g, E* ]2 d3 v

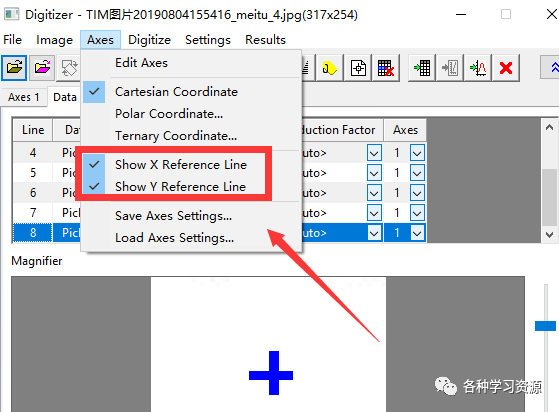

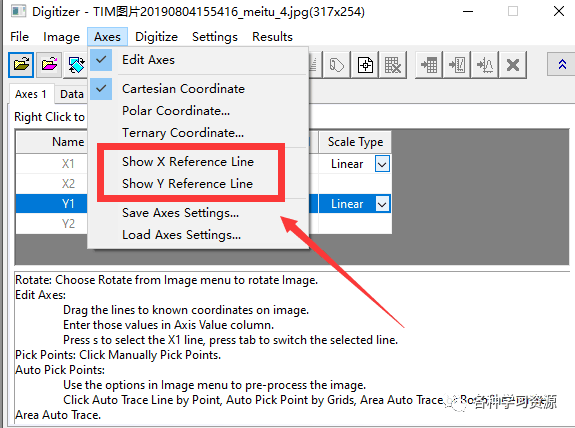

5.开始提取数据提取数据前需要先将X、Y的标定线关闭。把勾选取消即可。
5 C) j9 _8 q# C+ p2 N' K8 p
, N& t6 \# e8 Y( _) ?
% a6 @, n# s+ M8 c* Q1 B

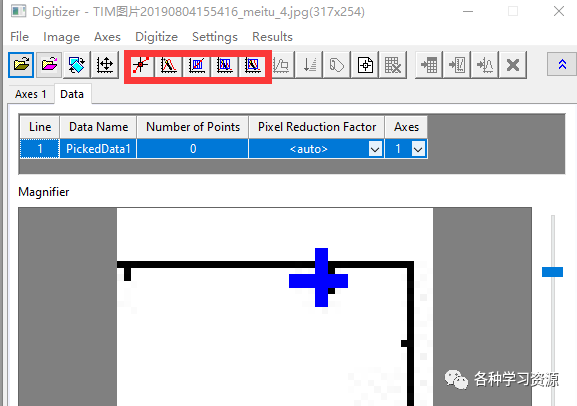

红框中依次为点、点追踪、网格、面追踪等。不同工具根据其特性获得数据后的存储也是不同的。这个主要根据个人对数据的要求来选择。
, j5 ]! q; v4 o6 m# W, j& L" a
% T& Q; _6 a1 g1 `
% P: f* ~& o( D( P( l! j! |& J, a% S+ v

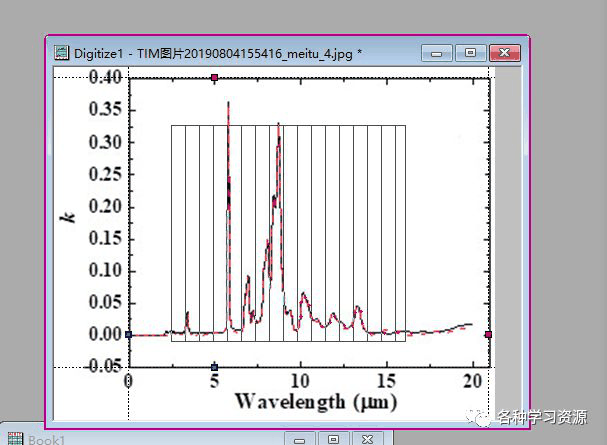

小编建议先使用网格进行提取，然后对无法捕捉到的点用点取法获得，使得图中获取数据的点均匀且准确。% r+ {2 ]* C j: v
4 {7 O' Q- k+ K1 c

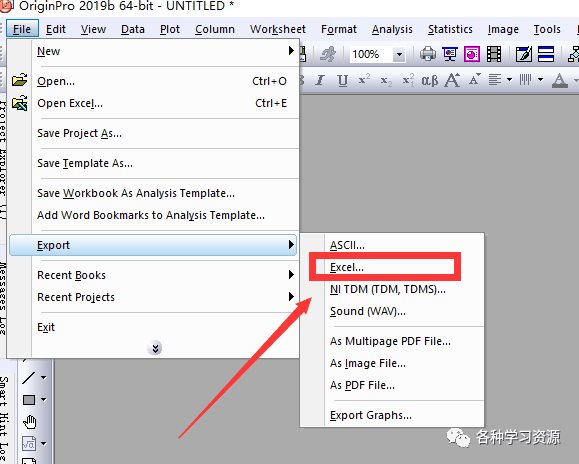

! e6 Z- ~5 [+ }- E% S4 I+ F4 ~6.最后将获得数据导出成Excel格式即可数据提取完毕后，需要在Excel内对数据进行整理。 U* T. L8 [6 Z1 X) J( W8 J' L/ A
( V% y: p$ u4 Q9 ^
以上就是使用origin 2019b简单提取数据的过程了，欢迎后台交流学习！- r K; N8 k$ D0 ^2 H' v: u0 E
